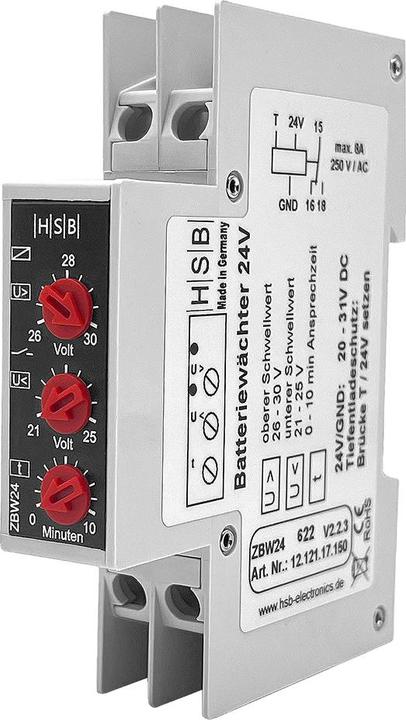

Westech Spannungsüberwachung 24V

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung.

Anwendung:

• Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren.

• Das Relais zieht an, wenn die zu messende Spannung unterhalb vom Einstellwert V< (Akku ist leer) liegt und die eingestellte Verzögerungszeit 0-10 Minuten abgelaufen  ist.

• Dieser Zustand wird durch das Leuchten der gelben Led angezeigt.

• Das Relais fällt in seine Ruhelage zurück, sobald die zu überwachende Spannung den Einstellwert an V> überschreitet (Ladeschlussspannung).

Versorgungsspannung: 20 - 31VDC

• Leistungsaufnahme: 0.8Watt

• Betriebsart: Dauerbetrieb

• Messgenauigkeit:

• 2% über ges.Temperatur und Spannungsbereich

• Wiederholgenauigkeit: +/- 2%

Messbereich:

• Unterspannung: 21-25V

• Überspannung: 26-30V

• Hysterese: 1V

Kontakt

• Anzahl der Wechsler : 1

• Kontaktmaterial : AgSnO2

• maximale Schaltspannung : 250V AC

• maximaler Schaltstrom : 8A

• maximale Schaltleistung : 2000VA

• maximaler Einschaltstrom : 30A.
