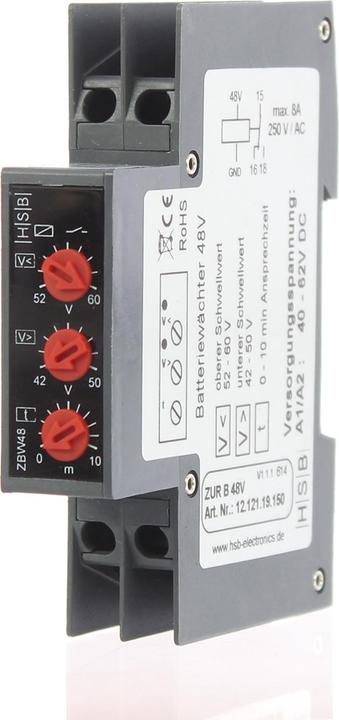

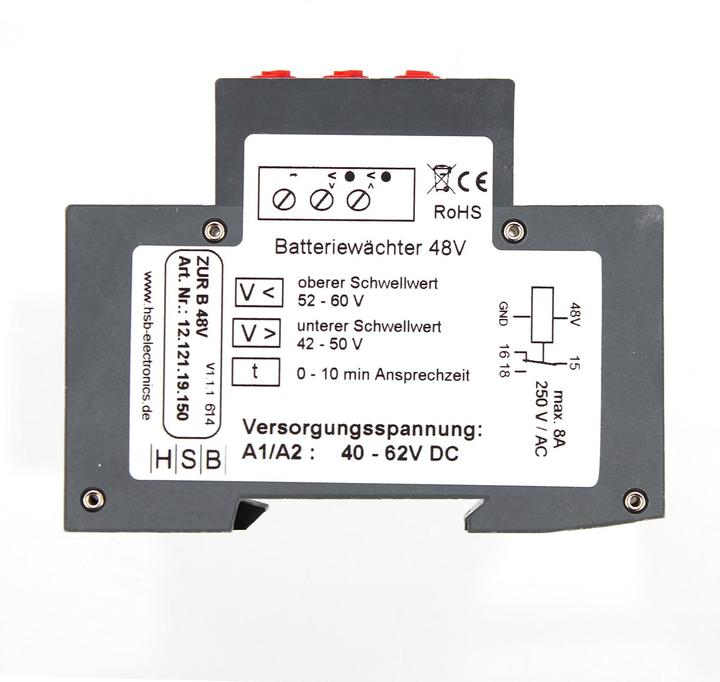

Westech Spannungsüberwachung 48V

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung.

Anwendung:

• Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren.
• Das Relais zieht an, wenn die zu messende Spannung unterhalb vom Einstellwert V< (Akku ist leer) liegt und die eingestellte Verzögerungszeit von 0-10 Minuten abgelaufen ist. Dieser Zustand wird durch das Leuchten der gelben LED angezeigt.
• Das Relais fällt in seine Ruhelage zurück, sobald die zu überwachende Spannung den Einstellwert an V> überschreitet (Ladeschlussspannung).

Versorgungsspannung: 40 - 62 VDC

• Leistungsaufnahme: 0,8 Watt
• Betriebsart: Dauerbetrieb
• Messgenauigkeit: 2% über den gesamten Temperatur- und Spannungsbereich
• Wiederholgenauigkeit: +/- 2%

Messbereich:

• Unterspannung: 42 - 50 V
• Überspannung: 52 - 60 V
• Hysterese: 1 V

Kontakt:

• Anzahl der Wechsler: 1
• Kontaktmaterial: AgSnO2
• Maximale Schaltspannung: 250 V AC
• Maximaler Schaltstrom: 8 A
• Maximale Schaltleistung: 2000 VA
• Maximaler Einschaltstrom: 30 A.
