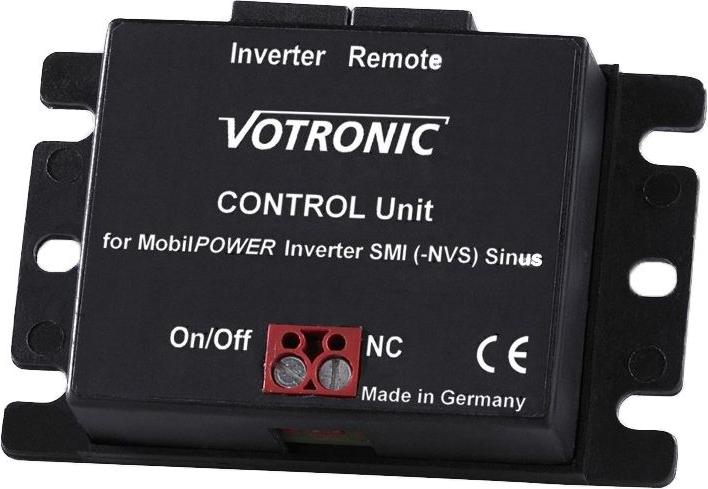

Votronic 2065 Control Unit für MobilPOWER SMI Spannungswandler Ein-/Aus-Schalter

Mit dem EIN/AUS-Steuergerät können die Votronic MobilPOWER Spannungswandler der Baureihe SMI Sinus über den Anschluss D+ der Lichtmaschine automatisch ein- und ausgeschaltet werden.

Durch Anlegen von 12V- bzw. 24V-Batteriespannung über Hauptschalter, Zeitschaltuhr, einfachen Ein/Aus-Schalter usw. an die Anschlussklemme On/Off, kann der Wechselrichter ebenfalls ein- und ausgeschaltet werden.

Das am Wechselrichter vorhandene Bedienteil kann entfallen, da das Gerät nun über das EIN/AUS-Steuergerät ein- und ausgeschaltet wird. Soll das Bedienteil weiterhin als Anzeigepanel verwendet werden, kann es als Fernbedienung abgesetzt vom Gerät platziert werden. Dazu steht die im Lieferumfang des Inverters befindliche, 5 m lange Steuerleitung zur Verfügung.

Funktion

Wird der Steuereingang an dem EIN/AUS-Steuergerät mit Spannung versorgt, startet der Wechselrichter nach einer Wartezeit von 3 Sekunden seinen Betrieb. Identisch zum Einschaltvorgang wird auch mit einer Zeitverzögerung von ca. 3 Sekunden das Gerät ausgeschaltet. In Verbindung mit dem EIN/AUS-Steuergerät startet der Wechselrichter immer im Dauerbetrieb. Die Schalterfunktion am Bedienteil ist eingeschränkt, das heisst, das Aus- und Einschalten des Wechselrichters von Hand ist nicht mehr möglich. Jedoch kann im Fehlerfall über diesen Schalter das Gerät wieder zurückgesetzt und der Wechselrichter über das EIN/AUS-Steuergerät wieder in Betrieb genommen werden. Wird die Steuerspannung am Steuereingang D+ des EIN/AUS-Steuergerätes entfernt, schaltet sich der Wechselrichter in jedem Fall aus.

Lieferumfang:
1x Votronic 2065 Control Unit
Anschlusskabel 30 cm lang.
