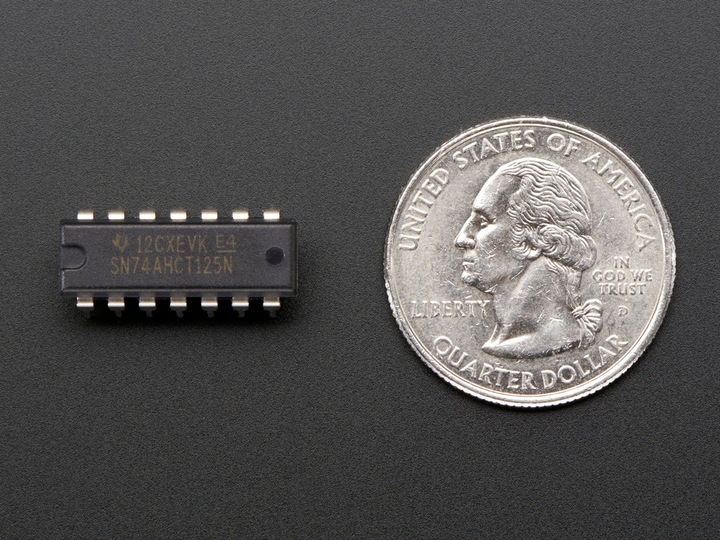

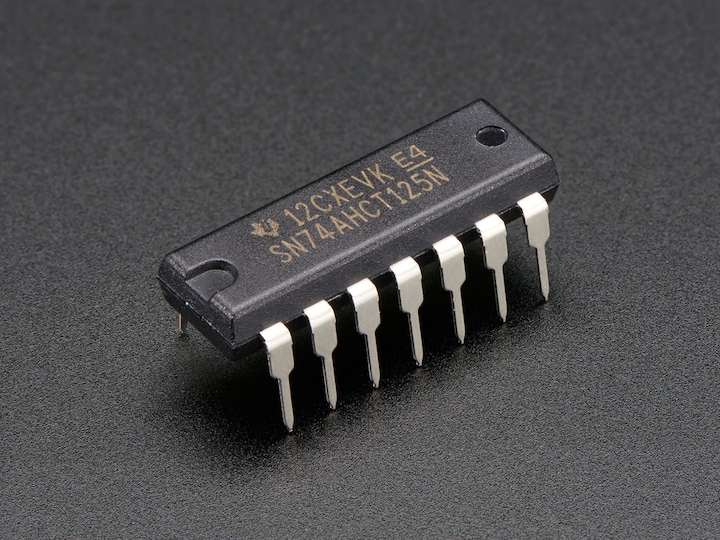

TI 74AHC125 Quad Level Shifter 3V/5V

Level shifter IC von Texas Instruments - speziell um 3V-Logic auf 5V zu heben.

Kann verwendet werden, um Neopixels an den Teensy 3 anzuschliessen.

Einfach 3V oder 5V am VCC-Pin anschliessen und den /OE (Output Enable) grounden. Die A-Pins sind die Inputs, die entsprechenden Y-Pins die Outputs.

Technische Daten:

* Current output: 8mA
* Voltage - supply: 2 V ~ 5.5 V
* Operating temperature: -40 °C ~ 125 °C

Grösse:

* 20 mm x 6 mm x 3 mm / 0.8" x 0.2" x 0.1"
* Höhe mit Pins: 7 mm / 0.3"
* Gewicht: 0.9 g

Weitere Daten sowie den Pinout entnehmen Sie bitte dem Datenblatt.
