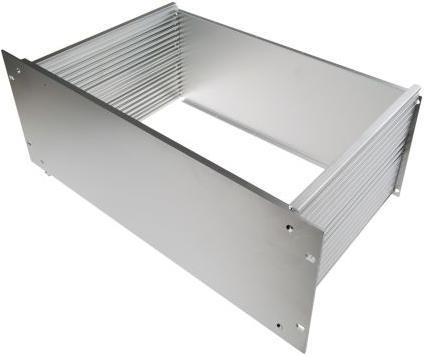

Schroff 19" Einschub 4HE 280mm

Höheneinheiten: 4U
Höhe Aussen: 177 mm
Äussere Tiefe: 280 mm
Farbe: Natur
Aussengehäuse-Material: Aluminium, Aluminium-Strangpressprofil
Frontplattenmaterial: Aluminium
Serie: Multipac

IEC 60297-3 / DIN 41 494-5. Grundausbau: 1x Frontplatte, 2x Seitenwände, 1x Rückwand, 1x Montagematerial. MultipacPRO 19 Zoll-Einschub. Eigenschaften: Zum Einbau genormter Leiterplatten (horizontal) oder ungenormter Bauteile auf einer Chassisplatte. Sehr stabile Aluminium-Profilkonstruktion, dadurch optimal für schwere Einbauten. Nuten in den Seitenwänden ermöglichen die tiefen- und höhenvariable Montage von Chassisplatten oder entsprechend grosser Leiterplatten. Nachrüstbare HF-Schirmung, Schutzart IP20 nach IEC/EN 60529 (bei Verwendung von geschlossenen Abdeckblechen).

Material/Farbe/Oberfläche:
Seitenwände: Al-Profil, roh
Frontplatte: Al-Profil, farblos chromatiert
Abdeckbleche und Rückwand: Al-Blech, farblos chromatiert
Frontgriffe: Al-Profil, eloxiert.

Abdeckbleche:
Geschlossene Variante (IP20)
Perforierte Variante (Lochdurchmesser 4 mm, Perforationsgrad 58%).

HF-Dichtungssatz: Grundausbau, Abdeckbleche und ein HF-Dichtungssatz ergeben eine geschirmte Variante des Multipac-Einschubs. HF-Messungen nach VG-Norm 95 373 (1) = ohne; (2) = mit HF-Dichtungssatz.

Chassisplatten: Die Chassisplatten sind für den Einbau schwerer, ungenormter Komponenten geeignet. Sie werden in den Nuten der Seitenwände höhenvariabel befestigt. Dadurch ist der Einbau zusätzlich zu den Abdeckblechen möglich. Abdeckbleche, Griffe, HF-Dichtungen oder Chassisplatte bitte separat bestellen.
