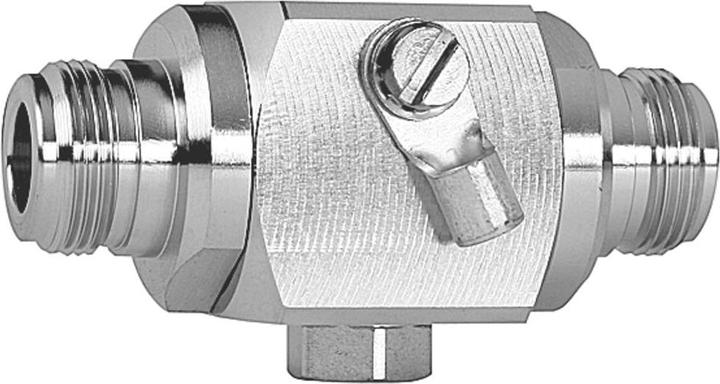

Telegärtner Scaricatore di sovratensione di tipo N (F-F)

Caratteristiche di prestazione: Scaricatore di sovratensione a gas ad alta potenza da 2,7 GHz (GDT G27): Il funzionamento degli scaricatori di sovratensione a gas prevede il deflusso di correnti elevate dal conduttore interno al conduttore esterno verso terra. Tra il conduttore interno e quello esterno si trova la cartuccia di scarica a gas. Quando viene superata la tensione di attivazione, questa si accende e cortocircuita la sovratensione. I vantaggi di questa serie sono le correnti di deflusso molto elevate (fino a 40 kA, impulso 8/20), disponibili in uno spettro di tensioni di attivazione selezionabili da 75 a 600 V e un campo di utilizzo indipendente dalla frequenza fino a 2,5 GHz. La cartuccia di scarica a gas può essere sostituita successivamente. Scaricatore di sovratensione a gas ad alta potenza da 3,8 GHz (GDT G38): Come estensione dello spettro di utilizzo dei nostri scaricatori di sovratensione ad alta potenza per applicazioni 5G, Telegärtner ha sviluppato una famiglia di prodotti completamente rivisitata che promette ottimi valori di attenuazione del ritorno a frequenze elevate fino a 3,8 GHz. Il funzionamento di questa categoria di prodotto è lo stesso della famiglia di scaricatori G27. Anche qui è possibile scegliere tra tensioni di attivazione da 75 a 600 V e sostituire la cartuccia di gas. Inoltre, la nuova sviluppo ha fornito l'occasione per ampliare il portafoglio con nuovi tipi di scaricatori di sovratensione 4.3-10 e 2.2-5. Scaricatore di sovratensione a gas compatto da 6 GHz (GDT G6): Questa serie funziona secondo lo stesso principio di funzionamento degli scaricatori di sovratensione ad alta potenza. Si differenzia principalmente per la forma costruttiva più compatta e l'ampio campo di frequenza fino a 6 GHz. Ciò consente, ad esempio, l'uso nel campo delle WLAN con una frequenza di trasmissione fino a 5,8 GHz. Le correnti massime di deflusso sono leggermente inferiori rispetto al tipo ad alta potenza, con 10 kA (impulso 8/20, una sola volta) o 5 kA (impulso 8/20, più volte), e la tensione di attivazione è fissata tra 150 e 250 V. Gli scaricatori di sovratensione possono essere fissati tramite montaggio a foro singolo.
