Schneider Servo AC, SH3, 40 mm, 0,21 nm, chiave a piuma IP54/IP65, multigiro 16 P/U, 2x Y-TEC SH30401P17A2000

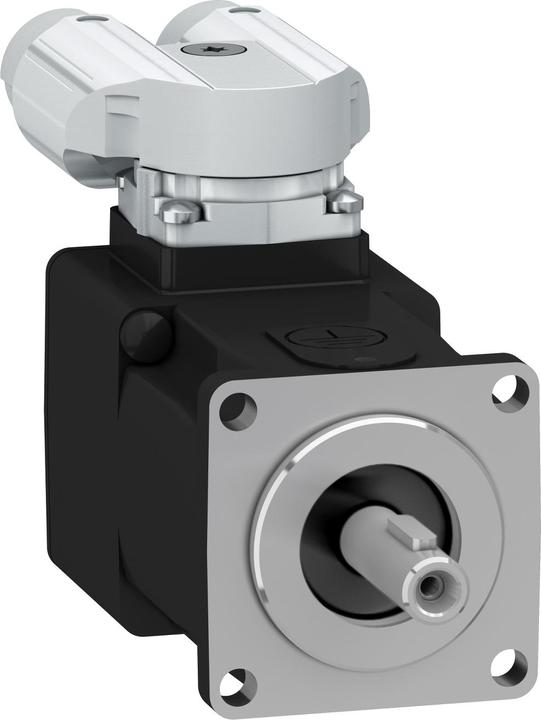

Servomotore Lexium SH3. La gamma di servomotori in c.a. SH3 ha una bassa inerzia del rotore, che consente un'elevata capacità di accelerazione per le applicazioni dinamiche. La tecnologia di avvolgimento consente di ottenere una maggiore densità di potenza in un design compatto. Questo servo ha una coppia nominale continua a riposo di 0,21 Nm e raggiunge una coppia di picco di 0,75 Nm. La sua velocità nominale raggiunge i 9000 giri/min. a seconda della tensione di alimentazione. Questo si traduce in una potenza nominale in funzione della tensione fino a 170 W. L'encoder integrato è progettato come multigiro con 16 periodi/giro (16x1024x4096) come SinCos Hiperface. Il collegamento elettrico avviene tramite connettori 2x Y-TEC, angolati a 90° e ruotabili. La flangia di montaggio del motore è di 40 mm. L'albero di trasmissione ha un diametro di 8 mm. L'estremità dell'albero ha una chiave a piuma ed è conforme alla classe di protezione IP54. L'alloggiamento del motore è conforme alla classe di protezione IP65. Non è presente un freno di stazionamento. Per il funzionamento del motore sincrono si consiglia di utilizzare i servoamplificatori delle serie Lexium 52 e Lexium 62.
