Schneider Electric Interruttore compatto

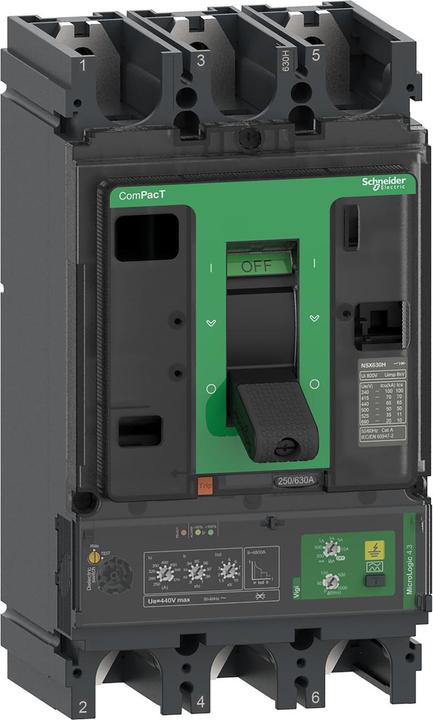

Interruttore automatico compatto Schneider Electric C63F34V570

Produttore: Schneider Electric
Denominazione: Interruttore automatico compatto ComPacT NSX630F
Tipo: C63F34V570
Corrente nominale Iu: 570 A
Tensione nominale: 440 V
Corrente di interruzione nominale Icu a 400 V, 50 Hz: 36 kA
Intervallo di impostazione del dispositivo di protezione da sovracorrente: 225 fino a 570 A
Intervallo di impostazione della funzione di protezione da cortocircuito con ritardo breve: 337,5 fino a 5700 A
Intervallo di impostazione della funzione di protezione da cortocircuito immediata: 6900 A
Protezione da corrente di guasto integrata: Sì
Tipo di connessione per il circuito principale: Connessione a vite
Tipo di dispositivo: Dispositivo di installazione fissa
Adatto per montaggio su guida DIN: No
Montaggio su guida DIN opzionale: No
Numero di contatti ausiliari come interruttore a ponte: 7
Con smorzatore di sgancio: Sì
Numero di poli: 3
Posizione della connessione per il circuito principale: Fronte
Versione del dispositivo di comando: Interruttore a bilanciere
Dispositivo completo con unità di protezione: Sì
Azionamento motore integrato: No
Azionamento motore opzionale: Sì
Grado di protezione (IP): IP40

Questo ComPacT NSX630F è un interruttore automatico completo a 3 poli per montaggio fisso, progettato per ottimizzare lo spazio e la capacità di interruzione. È la scelta ottimale per tutte le applicazioni standard e speciali. La capacità di interruzione (Icu) è di 36 kA rms a 415 VAC, 50/60 Hz. La tensione di esercizio è di 440 VAC 50/60 Hz. Questo prodotto dispone di un'unità di sgancio elettronica MicroLogic 4.3 Vigi con una potenza nominale di 570 A e funzione di protezione da corrente di guasto regolabile integrata. MicroLogic 4.3 Vigi offre anche funzioni di protezione a lungo termine e a breve termine regolabili, oltre a una protezione immediata fissa. Questa versione a 3 poli (140 mm x 255 mm x 110 mm) offre una vasta gamma di funzioni e accessori opzionali. È conforme agli standard internazionali (IEC 60947), CCC, EAC e alle normative marittime. Il ComPacT NSX630F fa parte dell'architettura EcoStruxure Power di Schneider Electric.
