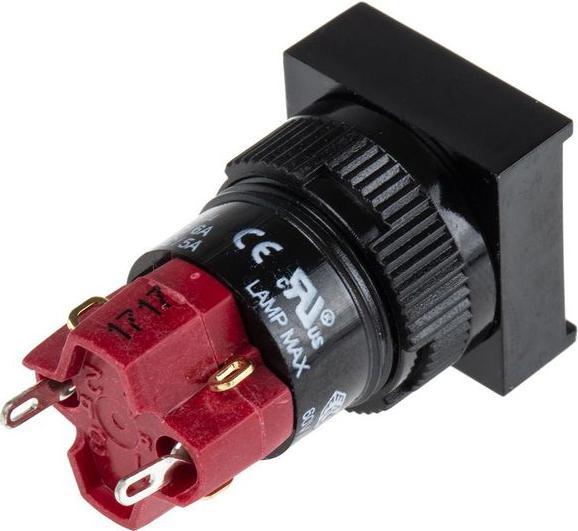

Rs Pro Pushbutton switch,SPDT,square,latching

Sequenza di commutazione = Latching
Disposizione dei contatti = Interruttore unipolare a due vie (SPDT)
Tipo di montaggio = Montaggio su pannello frontale
Dimensione del taglio del pannello = 16 (dia.) mm
Diametro di taglio del pannello = 16mm
Corrente nominale del contatto = 5A @ 250V ac
Contatto tensione nominale AC = 250V
Tensione nominale = 250V ac
Illuminato = Sì
Standard rispettati = cUL, VDE

cULus, VDE. Per assemblare un interruttore a pulsante o un indicatore illuminato completo, avete bisogno di un interruttore a pulsante o un indicatore + lente di diffusione + lampada a filamento o LED. Per le lenti diffondenti adatte, vedere il numero d'ordine ; 745-2596 745-2596 e ; 745-2578 745-2578 (tipico). Per la lampada a incandescenza adatta vedere il numero d'ordine ; 655-9211 655-9211 (tipico). Per il LED bianco a chip singolo adatto, vedere il numero d'ordine ; 225-997 225-997 (tipico). RS, indicatori e interruttori a pulsante illuminati - serie SD16 (16 mm). Interruttori a pulsante quadrati e rettangolari illuminati o non illuminati come pulsanti e contatti di commutazione della serie SD16 e indicatori luminosi corrispondenti per aperture standard industriali con Ø 16 mm per pannelli con uno spessore tra 0,5 e 5 mm. Le luci di segnalazione dell'interruttore a pulsante unipolare della serie SD16 sono dotate di un contatto o di un blocco di luce; utilizzare una lampada a filamento nano T1 3/4 (MG5.7s) o un LED per l'illuminazione e selezionare una lente di diffusione adatta. Le lenti di diffusione adatte all'uso con gli interruttori a pulsante e le luci di segnalazione della serie SD16 sono disponibili in una scelta di colori (blu, verde, arancione, rosso e bianco) e forme (quadrata e rettangolare). Ogni diffusore è piatto e fatto di policarbonato che può essere inciso. Taglio del pannello Ø 16 mm Cornici quadrate e rettangolari come pulsanti e commutatori Versione illuminata o non illuminata possibile Approvazione UL per 6 A a 24 Vdc Morsetti a saldare Profilo del pulsante rialzato Gli interruttori a pulsante quadrati e gli indicatori hanno cornici di 18 x 18 mm con una profondità di montaggio massima di 29 mm. Gli interruttori a pulsante rettangolari e gli indicatori hanno cornici di 18 x 24 mm con una profondità massima di montaggio di 29 mm.
