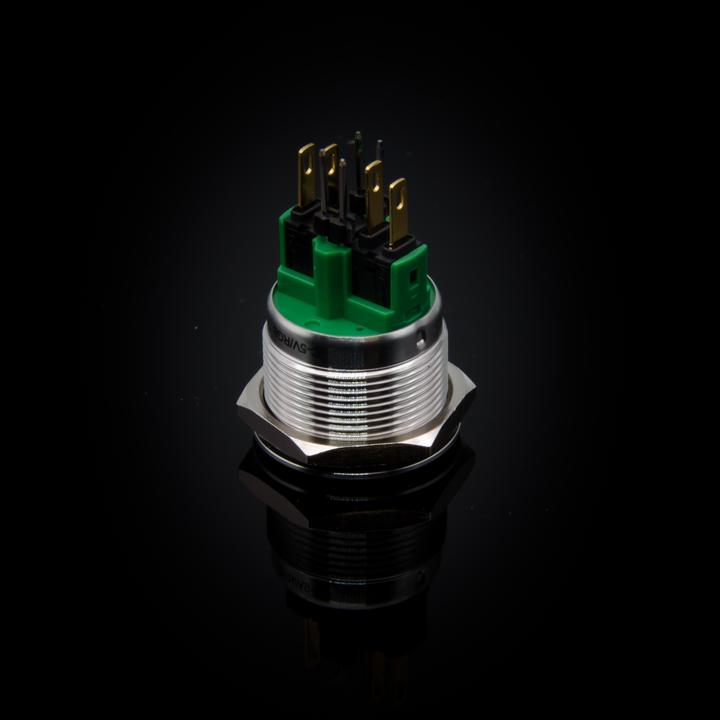

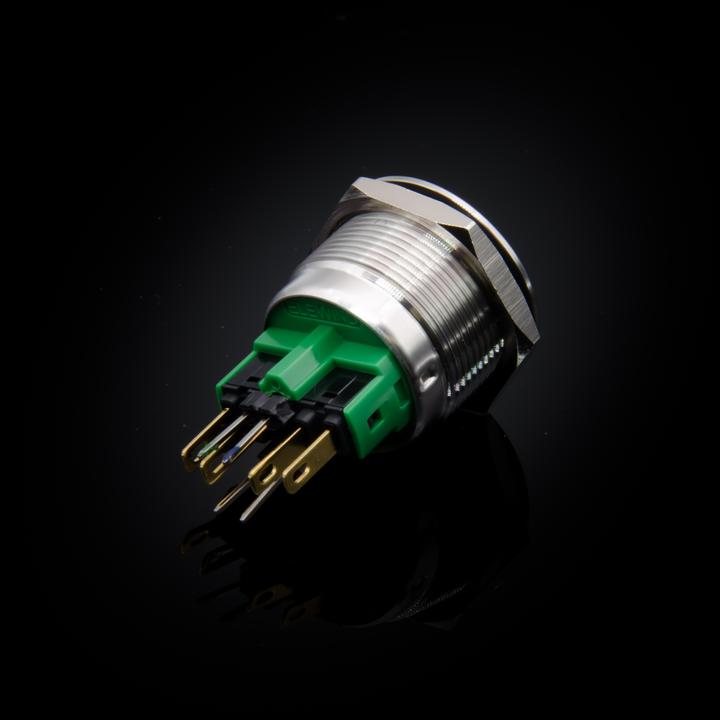

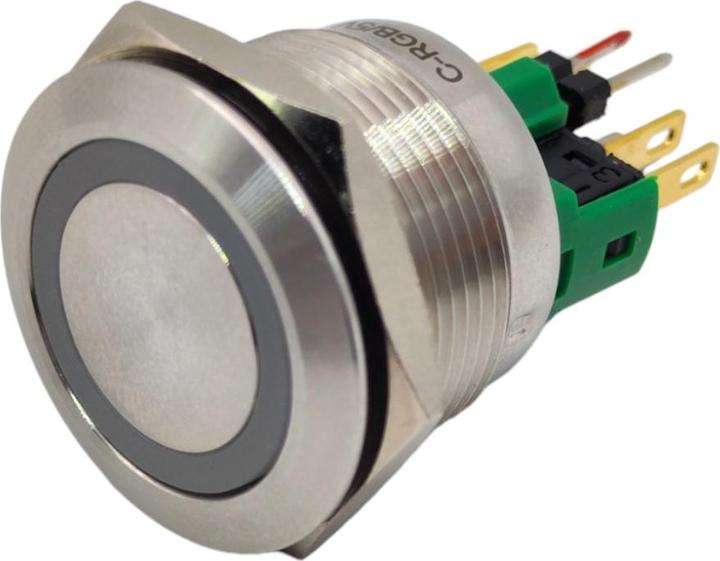

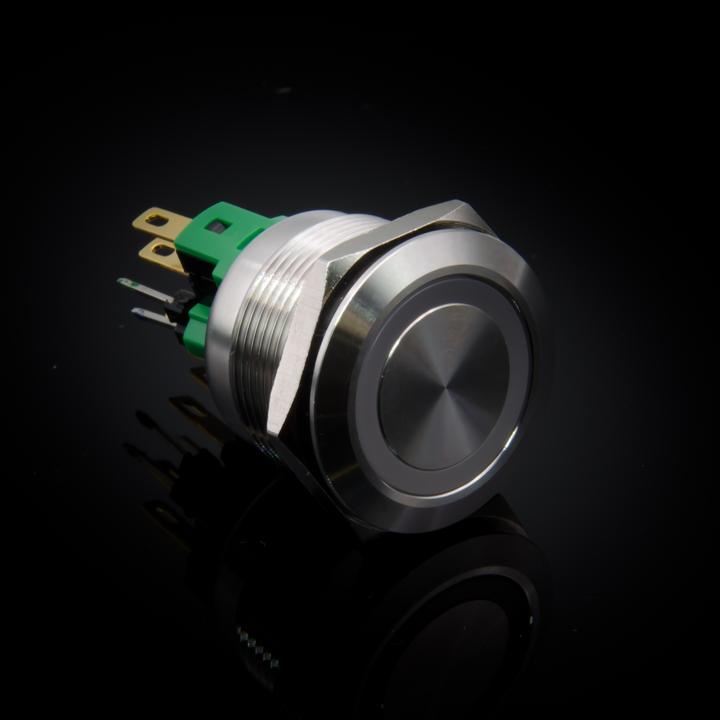

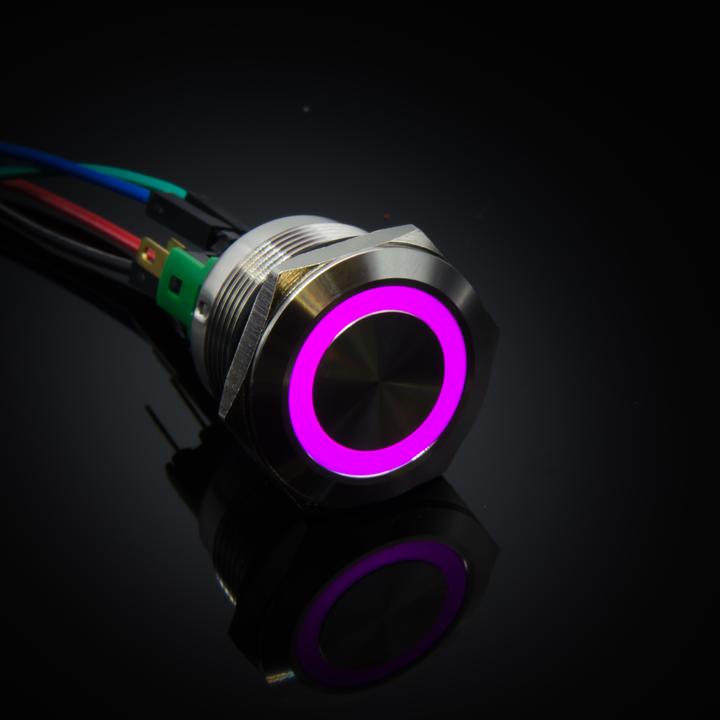

Questo pulsante momentaneo da 22 mm è dotato di un anello LED RGB retroilluminato, che può essere controllato in vari colori tramite un Arduino o un altro microcontrollore. Sul retro ci sono quattro contatti dorati per il pulsante (apri e chiudi) e quattro contatti argentati, utilizzati una volta per il catodo e tre volte per l'anodo dei LED rosso, verde e blu. Il pulsante RGB retroilluminato ha già integrati i resistori di limitazione. Pertanto, puoi collegare direttamente l'illuminazione LED al tuo microcontrollore senza un ulteriore resistore. I resistori per l'illuminazione sono progettati per 5 V, ma possono essere utilizzati anche con 3,3 V. Se desideri utilizzare una tensione più alta, ad esempio 12 V DC o 24 V DC, devi semplicemente aggiungere un resistore da 1 kOhm in serie al catodo del LED per mantenere la corrente del LED a circa 20 mA.
Il controllo del LED è meglio realizzarlo tramite tre uscite PWM sul microcontrollore, in modo da poter gestire il tuo pulsante con colori a piacere.
Dettagli tecnici:
Tipo: PM221-11E
Resistori integrati per 5 V (funziona anche con 3,3 V)
Colori LED: rosso, verde, blu
Materiale: acciaio inossidabile
Materiale dei contatti di commutazione: lega d'argento
Diametro del foro di montaggio: 22 mm
Diametro del pulsante: 18 mm
Spessore del pannello: 1-8 mm
Tipo di interruttore: Momentaneo (il contatto del pulsante è chiuso solo mentre viene premuto)
Massima capacità di corrente dei contatti: 5 A
Tensione massima: 80 V AC/DC
Contatto di commutazione: 1x NO (chiudente) + 1x NC (apri)
Contatti sul retro: collegamento a saldare
Numero di pin: 86
Temperatura di esercizio: -20 a 55 °C
Resistenza di contatto: < 50 MOhm
Resistenza di isolamento: > 1000 MOhm
Durata elettrica: > 50.000
Forza di attuazione: < 4 N
Grado di protezione: IP65 / IK10
Dimensioni: 28,5 x 37,6 mm
Peso: 123 g
Contenuto della confezione:
1x pulsante da 22 mm con illuminazione RGB 5 V - acciaio inossidabile
1x dado
1x guarnizione.
| Colore | Multicolore |
| Tipo di interruttore + pulsante | Interruttore a pulsante |
| Numero di livelli di attuazione | 1 x |
| Larghezza | 28.50 mm |
| Diametro | 22 mm |
| No. di articolo | 43806179 |
| Produttore | Purecrea |
| Categoria | Pulsante + Interruttore |
| Data di rilascio | 12.3.2024 |
| Colore | Multicolore |
| Descrizione dettagliata del colore | Blu (LED RGB), Rosso, Verde |
| Gruppo di materiali | Metallo |
| Materiale | Acciaio inossidabile, Lega d'argento (contatti di commutazione) |
| Tipo di interruttore + pulsante | Interruttore a pulsante |
| Modalità operativa | Chiavetta |
| Numero di livelli di attuazione | 1 x |
| Tipo di montaggio | Fissaggio a vite |
| Colore LED | RGB |
| Numero di poli | 1 x |
| Tensione nominale | 80 V |
| Corrente nominale | 5 A |
| Classe di protezione IP | IP65 |
| Interruttore + pulsante Funzione aggiuntiva | Illuminazione |
| Paese di origine | Cina |
| Emissione di CO₂ | |
| Contributo climatico |
| No. di pezzi | 1 Pezzo/i |
| Dotazione | 1x madre, 1x pulsante da 22 mm con illuminazione RGB 5V - acciaio inox, 1x sigillo |
| Larghezza | 28.50 mm |
| Altezza | 37.60 mm |
| Diametro | 22 mm |
