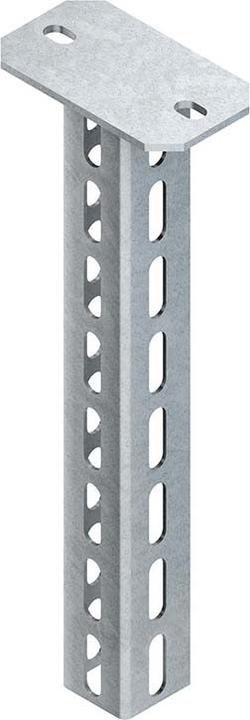

Niedax HU 5050/900 E3 Maniglia sospesa con profilo a U 50x50x905 mm

Niedax Stelo sospeso Profilo a U HU 5050/900 E3

Produttore: Niedax
Descrizione: Stelo sospeso Profilo a U 50x50x905mm
Tipo: HU 5050/900 E3
Lunghezza: 905 mm
Larghezza del profilo: 50 mm
Altezza del profilo: 50 mm
Esecuzione: Profilo a U
Capacità di carico: 4 kN
Adatto per mantenimento della funzione: no
Materiale: acciaio inox
Acciaio inox, decapato: sì
Qualità del materiale: acciaio inox (V2A)
Protezione superficiale: altro
Peso: 2,4077 kg

Ulteriori dettagli:
Stelo sospeso, profilo a U con fori su tre lati e piastra superiore saldata, sistema HU 5050, per bracci di supporto per installazione su uno, due o tre lati. Per prevenire la deformazione del profilo dello stelo sospeso durante il montaggio dei bracci di supporto, per motivi statici è necessario considerare il profilo di distanza HDS 50.50 E3 con vite esagonale. In caso di fissaggio unilaterale del braccio di supporto al profilo dello stelo sospeso, si consiglia di allineare il lato chiuso del braccio con il bordo del profilo dello stelo. Per motivi statici e per consentire un facile posizionamento del cappuccio di protezione, il braccio deve essere montato a una distanza di 50 mm (dal bordo inferiore del braccio alla fine dello stelo) sopra la fine dello stelo sospeso.

Per bracci di supporto: KTAM... E3, KTA... E3

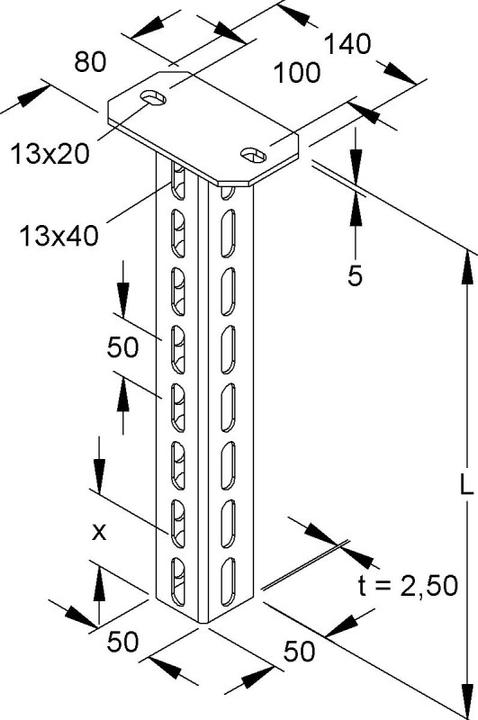

Dimensioni (misure approssimative):
Piastra superiore L x B x t: 140 x 80 x 5 mm
Foratura di fissaggio: 13 x 20 mm
Distanza centrale: 100 mm
Profilo a U: 50 x 50 x 50 mm
Spessore del materiale t: 2,5 mm
Foratura del profilo su tre lati, in fila: 12 x 30 mm
Distanza centrale: 50 mm
Lunghezza totale L: 905 mm
Materiale: acciaio inox, numero di materiale 1.4301, 1.4303.
