inverto Monoblocco singolo 13/16/19.2

Questo LNB Triple Feed è un Monoblock LNBF per la ricezione di segnali KU-Band sulle posizioni orbitali 13°, 16° e 19,2° Est nei paesi dell'Europa centrale. È progettato per essere installato su antenne commerciali con le seguenti specifiche: antenna parabolica offset da 85 cm, supporto per feed da 40 mm con un profilo di circa 7 mm, F/D = 0,6.

La banda di frequenza ricevibile va da 10,7 GHz a 12,75 GHz, suddivisa in banda bassa da 10,70 a 11,70 GHz e banda alta da 11,70 a 12,75 GHz. È possibile ricevere frequenze con polarizzazione orizzontale e verticale. L'LNB dispone di un'uscita ZF commutabile (versione singola). Attraverso l'uscita avviene anche l'alimentazione e la ricezione di segnali di controllo. L'uscita è di tipo F.

Il comando DiSEqC 1.0 consente di commutare l'uscita su una frequenza e posizione orbitale specifica. ODU A corrisponde a 16° Est, ODU B a 13° Est, ODU C a 19,2° Est. Se non viene ricevuto alcun comando DiSEqC, viene automaticamente selezionata la posizione orbitale 16° Est (questo significa DiSEqC A).

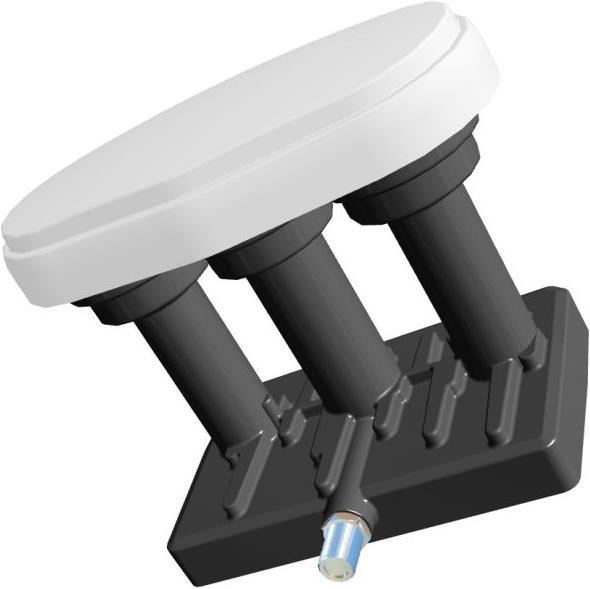

L'LNB ha tre feed, ciascuno associato a una posizione orbitale. Questo design consente un'installazione semplice sugli attacchi dei feed dell'antenna satellitare. I feed sono inoltre contrassegnati con 13°E, 16°E e 19,2°E.

Le posizioni DiSEqC (A/B/C) e le posizioni orbitali (16° Est/ 13° Est/ 19,2° Est) sono indicate sul corpo dell'LNB. L'LNB viene fornito con un anello adattatore in plastica da 40 mm.
