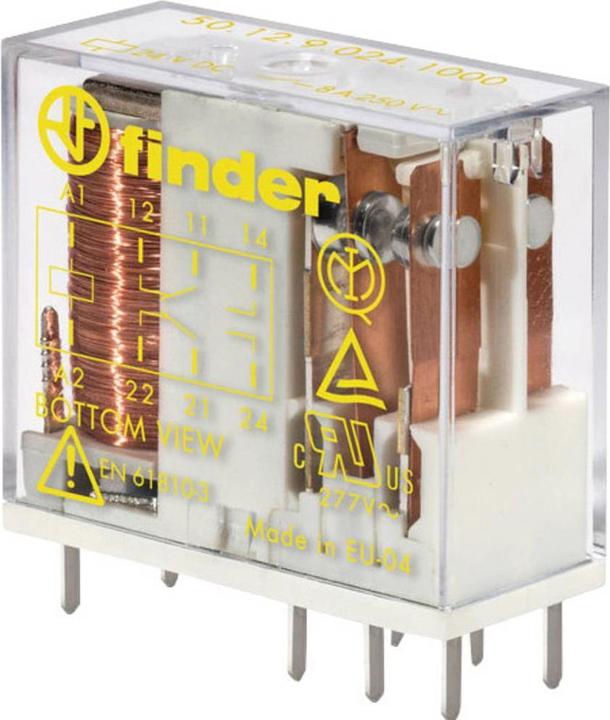

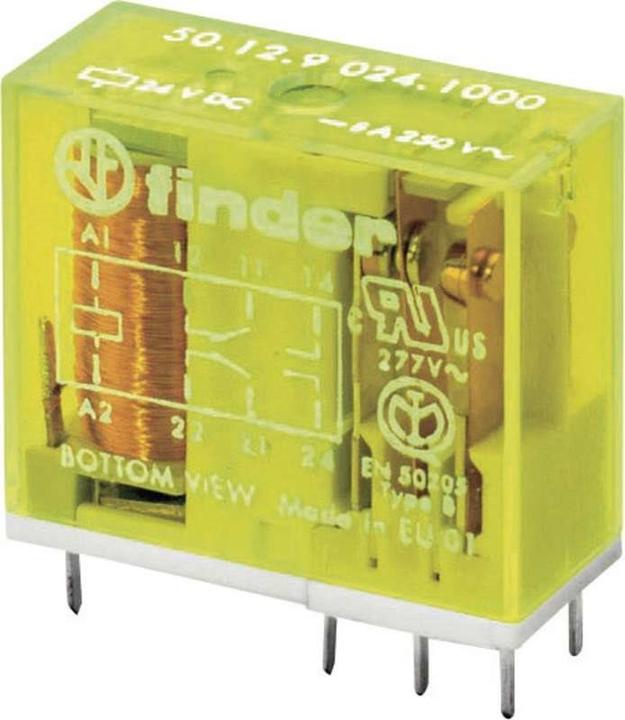

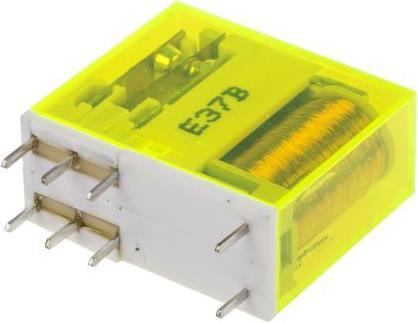

Finder Relè potenza PCB DPDT,bobina 8A 24V c.c.

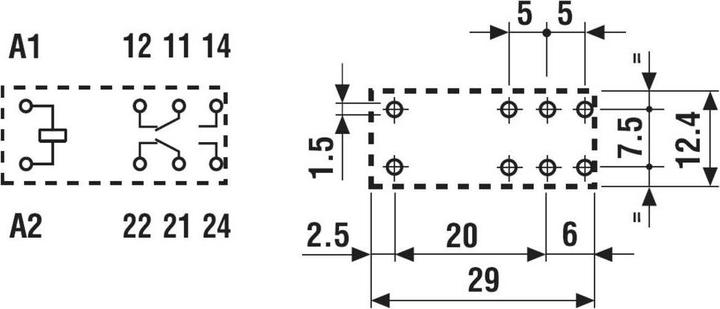

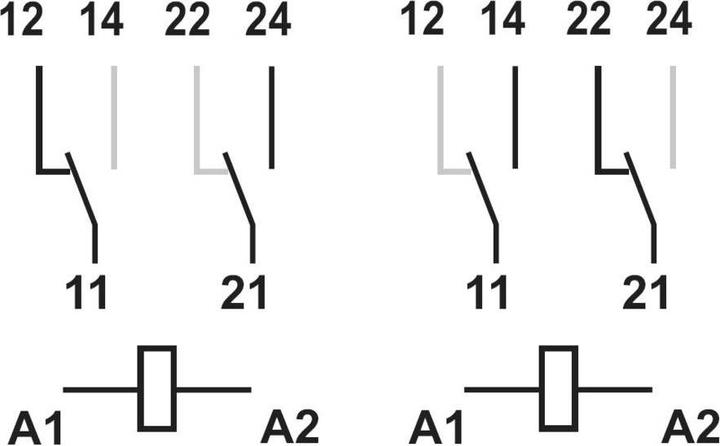

Descrizione Relè di sicurezza a stampa 8 A, Serie 50. Relè per circuiti stampati con contatti a chiusura forzata secondo EN 50205: 2002 Tipo B con 2 contatti di commutazione. Secondo EN 50205:2002, come contatti a chiusura forzata possono essere utilizzati solo un apritore e un chiuditore 11-12 e 21-24 oppure 21-22 e 11-14. Disposizione separata dei contatti adiacenti. Bobine per DC. Sicura separazione tra bobina e gruppo contatti secondo VDE 0106, EN 50178, EN 60204 e EN 60335.

Dati tecnici:

• Collegamento (componenti): pin saldabili
• Tensione di attivazione (max.): 28.8 V/DC
• Tensione di attivazione (min.): 18 V/DC
• Tipo di attivazione: monostabile, 1 bobina
• Tipo di contatto (LOV): 2 scambiatori
• Materiale del contatto: AgNi
• Distanza d'aria/creeping (bobina/contatti): 8 mm
• Tensione nominale della bobina: 24 V/DC

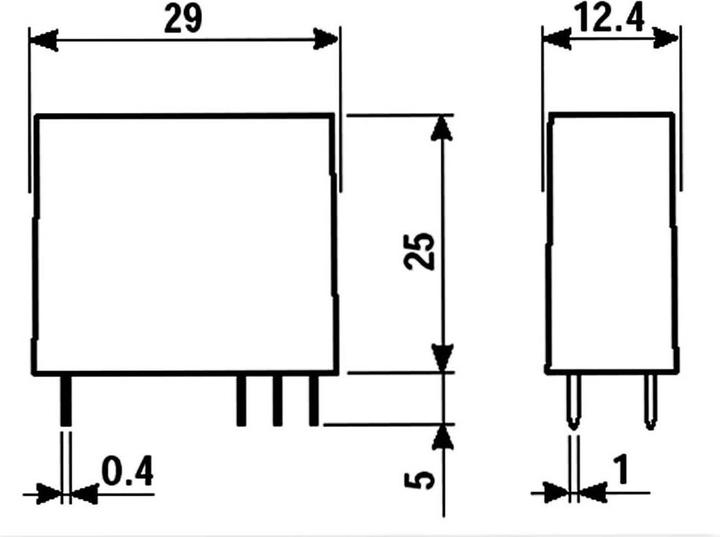

• Dimensioni del prodotto, larghezza: 12.4 mm
• Dimensioni del prodotto, altezza: 25 mm
• Dimensioni del prodotto, lunghezza: 29 mm
• Tipo di relè (categorization): Relè a stampa
• Potenza di commutazione (max.): 2000 VA
• Tensione di commutazione (max.): 400 V/AC
• Corrente di commutazione (max.): 8 A
• Temperatura (max.): +70 °C
• Temperatura (min.): -40 °C
• Tipo: 50.12.9.024.1000
• Resistenza (bobina): 750 Ω

Nota: La chiusura forzata è presente quando i contatti (in un gruppo di contatti) sono meccanicamente collegati in modo tale che un apritore e un chiuditore non possano essere chiusi contemporaneamente. Deve essere garantita, per tutta la durata del prodotto, anche in caso di stato disturbato, una distanza di contatto di almeno 0,5 mm.

Scelta del materiale dei contatti:

• AgNi - per carichi ohmici o leggermente induttivi.
• AgNiAu (dorato duro) - per correnti di contatto < 20 mA.
• AgSnO2 (ossido di argento-stagno) - per correnti di accensione fino a 100 A (< 5 ms) ad esempio per carichi di lampade.

Certificazioni: IMQ, TÜV, cRUus.
