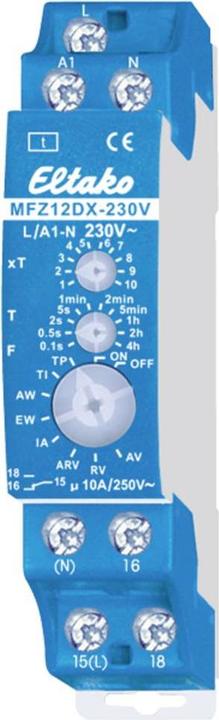

Eltako Relè orario multifunzione

Wechsler potenziale libero 10A/250 V AC, lampade LED 230V fino a 200W, lampade a incandescenza 2000W. Perdita in stand-by solo 0,4 Watt. Dispositivo di montaggio a barra per installazione su guida DIN-EN 60715 TH35. 1 unità di divisione = 18 mm di larghezza, 58 mm di profondità. Con la tecnologia duplex brevettata ELTAKO (DX), i contatti normalmente privi di potenziale possono comunque commutare a 230 V di corrente alternata a 50 Hz in corrispondenza del passaggio per zero, riducendo drasticamente l'usura. Per questo, basta collegare il conduttore N al morsetto (N) e L a 15 (L). Questo comporta una perdita in stand-by aggiuntiva di solo 0,1 Watt. Tensione di alimentazione e di controllo 230V AC. Tempi regolabili tra 0,1 secondi e 40 ore. Funzione F (descrizione pagina 13-22) RV = ritardo di caduta AV = ritardo di attivazione TI = generatore di impulsi con inizio impulso TP = generatore di impulsi con inizio pausa IA = ritardo di attivazione controllato da impulso (es. apertura automatica della porta) EW = interruttore di accensione AW = interruttore di spegnimento ARV = ritardo di attivazione e di caduta ON = acceso permanente OFF = spento permanente. Il LED sotto il grande interruttore rotante informa sullo stato del contatto durante il decorso del tempo. Lampeggia finché il contatto di lavoro 15-18 è aperto (15-16 chiuso) e rimane acceso continuamente finché il contatto di lavoro 15-18 è chiuso (15-16 aperto). La base temporale T viene impostata con l'interruttore rotante a scatto centrale T. I valori di base disponibili sono 0,1 secondi, 0,5 secondi, 2 secondi, 5 secondi, 1 minuto, 2 minuti, 5 minuti, 1 ora, 2 ore e 4 ore. Il tempo totale è dato dalla base temporale moltiplicata per il moltiplicatore. Il moltiplicatore xT viene impostato con l'interruttore rotante a scatto superiore xT e varia tra 1 e 10. In questo modo è possibile impostare tempi tra 0,1 secondi (base temporale 0,1 secondi e moltiplicatore 1) e 40 ore (base temporale 4 ore e moltiplicatore 10). Il carico massimo può essere utilizzato a partire da un tempo di ritardo o di ciclo di 5 minuti.
