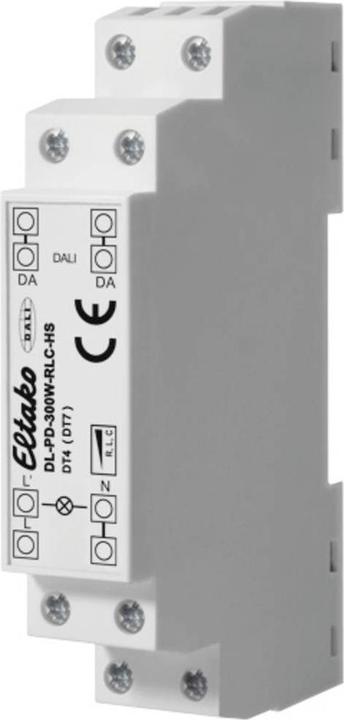

Eltako Dimmer di fase DL-PD-300W-RLC-HS DALI DT4

Dimmer di fase con ingresso di controllo DALI per guida DIN-EN 60715 TH35. Dimensioni 98 x 17,5 x 56 mm. Grado di protezione IP20. Adatto per il dimming di lampadine LED retrofit da 230 V tramite DALI. Conversione del livello di dimming DALI in una tensione con taglio di fase o accensione di fase. Il livello di dimming minimo (MIN LEVEL) è regolabile tramite DALI. Modalità operativa aggiuntiva come interruttore (conforme DT7) a partire dal firmware 3.5. Il modulo rappresenta un partecipante al bus ed è indirizzabile di conseguenza. Terminali di collegamento doppi per un facile passaggio del bus DALI. Intervallo di dimming 0,1 % - 100 %. Tensione di alimentazione 230 V AC. Intervallo di carico in uscita 10 - 300 W. Alta efficienza. Configurazione tramite software per PC DALI-Cockpit.

Funzione: Il DALI-PD funge da interfaccia tra la tecnologia di dimming classica (dimming di fase) e DALI, conforme alla norma per i dispositivi di controllo DALI (IEC 62386-102) e ai dispositivi di tipo 4 (IEC 62386-205). L'interfaccia DALI-PD converte il livello di dimming desiderato in un corrispondente segnale di tensione con fase accesa o spenta. Il dimmer universale funziona come dimmer a taglio di fase o dimmer a accensione di fase a seconda del carico. La modalità operativa può essere interrogata tramite DALI (DT4). La curva di dimming è scalata in modo logaritmico secondo lo standard DALI. Il controllo di accensione/spegnimento della fase fornisce una tensione sinusoidale accesa/spenta. Il MINLEVEL fisico è del 3 %. A partire dalla versione del firmware 3.5, il DALI-PD dispone di un'ulteriore modalità operativa. È possibile passare dalla modalità DT4 (dimming di fase) alla DT7 (interruttore). In questa modalità, il DALI-PD si comporta come un interruttore. Il comportamento in questa modalità è conforme alla norma DALI per i dispositivi DT7 (IEC 62386-208). In questa modalità, la caratteristica di commutazione è determinata dal confronto del livello di potenza della lampada virtuale (VDAP) con 4 soglie di commutazione.
