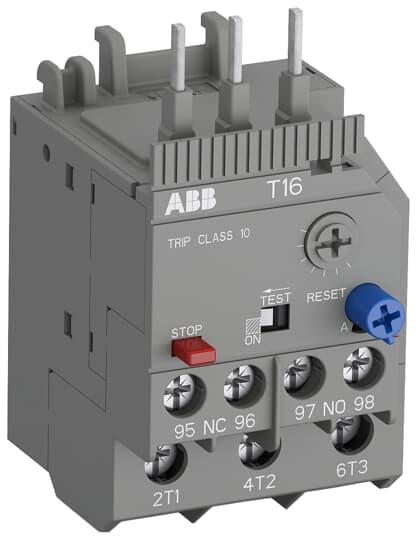

ABB T16-16 Relè termico 1SAZ711201R1047

I T16 sono dispositivi di protezione motore elettromeccanici economici per correnti fino a 16 A. In caso di sovraccarico, offrono una protezione termica affidabile per i motori collegati. I T16 vengono normalmente montati su relè di piccole dimensioni B/BC o AS-/ASL, ma possono anche essere installati separatamente su guida DIN utilizzando un kit di montaggio singolo. Quando viene superato il valore di corrente impostato per il motore sulla scala di corrente, i relè si attivano tramite elementi bimetallici e cambiano così la posizione di commutazione dei due contatti ausiliari 1S/1Ö. Un relè preposto viene quindi disattivato. I relè consentono un ripristino manuale o automatico, dispongono di una funzione di test e arresto, nonché di un indicatore di attivazione. Un pulsante di ripristino aggiuntivo consente l'attivazione senza aprire il quadro elettrico. I T16 hanno una classe di intervento 10, sono compensati termicamente e sensibili alla mancanza di fase.
