Stampanti 3D ricavate da vecchie unità: un esperimento fallito in extremis

1.8.2019

Traduzione: tradotto automaticamente

Cosa fare con le vecchie unità DVD? Le butti via? Sarebbe un peccato. Io ci faccio una stampante 3D, o almeno ci provo.

Le stampanti 3D sono fantastiche. Purtroppo non ne ho una mia. Perciò si dà il caso che io possa costruire una stampante 3D partendo da vecchi dischi. Su Instructables, mi sono imbattuto nelle istruzioni di gigafide. Lui ha realizzato la stampante più economica possibile con parti riciclate. È esattamente quello che voglio fare.

A proposito di riciclo: questo è l'ultimo articolo della mia serie Sleeper PC. In questo articolo costruisco un PC in un vecchio case con componenti nuovi. Se ti sei perso la serie, ti consiglio di leggere il primo articolo. Da lì puoi accedere anche agli altri articoli della serie.

Guida
Il progetto Sleeper PC: il brutto addormentato
di Kevin Hofer

Di cosa ho bisogno?

Ho bisogno di tre vecchie unità DVD o CD per la stampante 3D. Ho ancora due vecchie unità dal case del PC Sleeper. Fortunatamente posso trovarne rapidamente una terza. Mi servono anche tre driver per motori passo-passo (di cui parleremo più avanti), un alimentatore per PC, un Arduino Uno, una scheda plug-in e una penna per stampante 3D. Ho ancora un sacco di viti e distanziali diversi che ho usato per armeggiare con Sleepy. Ho già l'Arduino Uno e l'alimentatore per PC. Le uniche cose che mancano sono i driver dei motori passo-passo e la penna per stampante 3D. Un mio amico li ha ordinati in grandi quantità dalla Cina e me li sta regalando. Ottimo, ho speso tutto e niente per loro, almeno non specificamente per questo progetto. Quindi nulla dovrebbe ostacolare il mio armeggiare.

L'alloggiamento

Per prima cosa, smonto tutte le unità. I tre telai metallici e i motori passo-passo fungono da assi X, Y e Z della stampante. Grazie a loro, la stampante si muove. Saldo quattro cavi ai motori passo-passo in modo da poterli collegare al motore passo-passo in un secondo momento. Ora che i tre assi sono pronti, devo collegarli a un alloggiamento. A questo scopo utilizzo quelli degli azionamenti. In questo modo possono essere riutilizzati. Cool, posso davvero riutilizzare tutto.

Prima di tutto, monto il motore passo-passo dell'asse Y su un alloggiamento di azionamento. Questo deve muoversi in avanti e indietro. Quindi devo avvitarlo parallelamente nel senso della lunghezza. Per farlo, faccio quattro fori nell'alloggiamento e avvito i distanziatori della scheda madre. Avvito il supporto metallico e il motore passo-passo su questo. Attacco anche la piastra inferiore di un alloggiamento al carrello del motore passo-passo. Questa piastra funge da piastra di costruzione. Tuttavia, dovrò mettere qualcosa sulla piastra per la stampa perché è irregolare a causa delle viti.

Monto il motore passo-passo dell'asse X parallelamente alla larghezza di un altro alloggiamento dell'unità. Purtroppo non posso utilizzare i distanziali della scheda madre perché non sono abbastanza alti. Il montaggio in metallo dei due motori passo-passo rimanenti non è uguale a quello dell'asse Y. Al posto dei distanziatori, quindi, utilizzo quattro viti M4 x 16 millimetri. Le spingo attraverso l'alloggiamento dal basso e avvito due dadi nella parte superiore. Questi ora fungono da distanziatori. In questo modo posso fissare il motore passo-passo dell'asse X.

Manca ancora l'asse Z. Per montarlo, utilizzo la piastra inferiore dell'alloggiamento dell'unità. Avvito il supporto metallico insieme al motore passo-passo sulla piastra allo stesso modo degli altri due assi. Anche in questo caso, fisso la piastra con un angolo di 90 gradi rispetto all'asse X. Per farlo, avvito due viti dal basso attraverso la slitta dell'asse X e avvito la piastra su di essa.

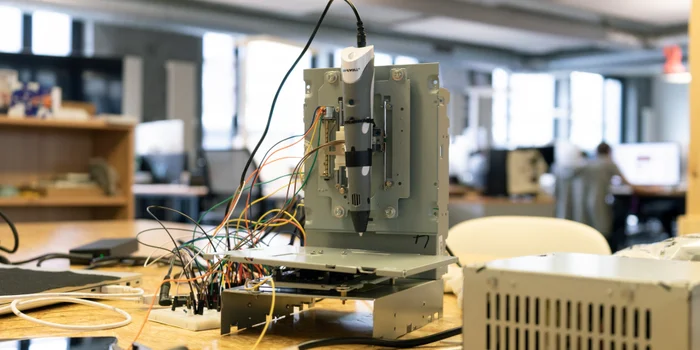

Infine, devo collegare l'alloggiamento dell'asse X e Z all'alloggiamento dell'asse Y. L'alloggiamento della stampante 3D è finito.

Cavi, cavi ovunque

Io. Odio. I cavi. Ora devo collegare i motori passo-passo ai driver dei motori passo-passo, ad Arduino e all'alimentatore. I driver sono necessari affinché Arduino possa comunicare con i motori passo-passo. Ti risparmio i dettagli del cablaggio e ti mostro solo il mio lavoro finito.

Quando la stampante è in funzione, tiro tutti i cavi sul retro e ci collego Arduino, il driver del motore passo-passo e la scheda plug-in. Ma non voglio ancora dedicarmi a questo lavoro noioso. Se la stampante non funziona, avrò investito molto tempo per niente.

Preparazione della penna per la stampa 3D

La penna per la stampa 3D sostituisce l'estremità calda, l'ugello e l'unità della stampante. La penna riscalda il filamento e lo preme sulla piastra di costruzione attraverso l'ugello in uno stato liquefatto. Affinché questo funzioni, devo essere in grado di controllare la propulsione della penna a pressione tramite un software. A tal fine, collego il pulsante della penna, che controlla la propulsione, ad Arduino tramite dei cavi di collegamento. Questo dovrebbe poi utilizzare il software per determinare quando il pulsante è premuto e quando no. Il tutto è più complicato di quanto sembri. Se vuoi sapere esattamente come funziona, dai un'occhiata alle istruzioni di gigafide.

In seguito attaccherò il perno alla slitta del motore passo-passo dell'asse Z. Ma prima voglio verificare se finora tutto funziona.

Il momento della verità

Ora devo solo caricare Arduino con il software CNC "Grbl" e installare "Grbl Controller" sul computer. Poi collego il software ad Arduino. Funziona! Non riesco a crederci, ho una connessione alla mia stampante 3D autocostruita.

Provo subito a muovere l'asse Z. E si muove! Continuo con l'asse X. Non si muove. Sento un rumore dal motore passo-passo e ho l'impressione che l'asse si muova leggermente, ma non come l'asse Z. L'asse X è bloccato da qualcosa? No, tutto dovrebbe funzionare senza problemi. Proverò con l'asse Y. Stesso gioco. Cosa succede?

Controllo il cablaggio. Tutto è collegato secondo le istruzioni, dovrebbe funzionare. Dopo un lungo tira e molla, arrivo alla conclusione che i motori passo-passo sono probabilmente difettosi. Forse li ho danneggiati quando li ho smontati. Che palle. Ma non mi arrendo, tutto funziona a parte i motori passo-passo. Quindi la mia domanda a te, caro utente: hai una vecchia unità CD o DVD che non ti serve più? Se sì, scrivimi un'e-mail e fammelo sapere, sarò felice di toglierti l'unità dalle mani. Puoi trovare l'indirizzo cliccando sul mio nome nel profilo dell'autore. Come ricompensa, riceverai una fama illimitata quando ti citerò per nome in un articolo successivo sulla stampante 3D.
A proposito: Puoi ancora partecipare al concorso per vincere il PC Sleeper oggi stesso. Clicca sul primo link qui sotto per scoprire come vincere. Buona fortuna!

Il vincitore sarà annunciato martedì prossimo.
