Pronto per essere costruito: Ecco il PC in streaming
di Kevin Hofer
PC da parete fai da te: "Questa cosa mi ha quasi fatto uscire di testa"
22.1.2020
Traduzione: tradotto automaticamente

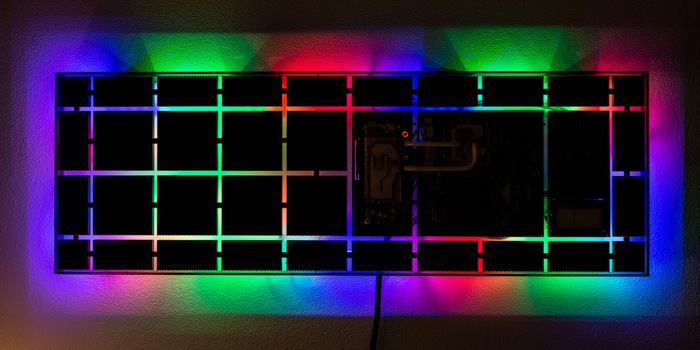

Ecco un PC che si distingue dalla massa: il lettore di digitec Philipp ha costruito un superlativo PC da parete che lo ha tenuto occupato per due anni e gli è quasi costato la sanità mentale. Ecco la sua storia.
"Ciao, ci sarà presto un'altra gara di configurazione da gioco o qualcosa di simile?" chiede il lettore di digitec Philipp via e-mail. "Ho messo insieme qualcosa di pazzesco". Aggiunge un link al suo registro di costruzione su linustechtips.
Wow.
Raramente ho visto una costruzione così fantastica e ben pensata - e il mio passatempo preferito è guardare porno di costruzione di PC. Scrivendo, mi piacerebbe consegnargli un premio in questo momento. Ma dato che al momento non abbiamo un concorso in corso, gli chiedo se gli va di scrivere un articolo sul suo progetto. Lo fa e, basandomi sul suo registro di compilazione e sulle domande inviate via e-mail, cerco di ricostruire la quasi discesa di Philipp nella follia.
Libero di impegnarsi per la causa

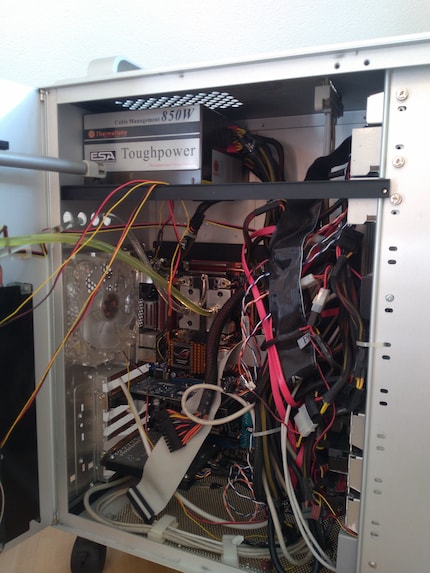

Nel 2016, il PC di Philipp del 2006 mostra i primi segni dell'età. Perdite nel sistema di raffreddamento ad acqua e schermate blu sono all'ordine del giorno. Decide di costruirsi un nuovo PC. Poiché il rumore delle ventole lo disturbava, il PC doveva essere raffreddato passivamente. "All'inizio volevo costruire un case per PC con un rivestimento esterno di raffreddamento. L'idea era quella di realizzare le pareti laterali del PC con alette di raffreddamento, ma in modo tale che il circuito di raffreddamento potesse essere collegato alle pareti laterali. Ma poi mi sono reso conto che un PC montato a parete era più interessante in termini di design."

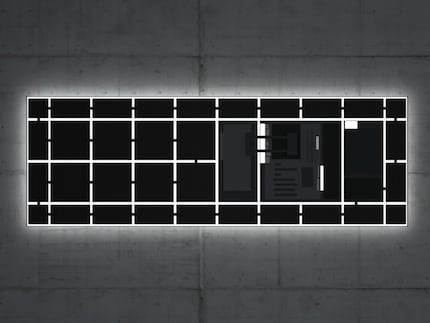

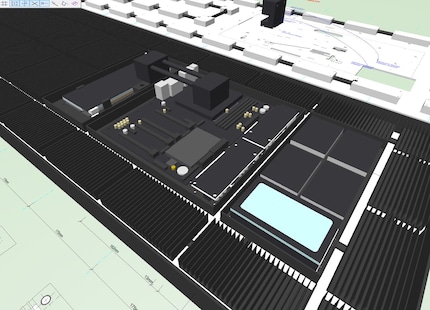

Il progetto viene realizzato rapidamente. "In qualità di architetto, sono esperto di CAD. Inoltre, il progetto era ancora così fresco all'epoca che ero molto motivato" Philipp ha fatto il suo primo log post alla fine di febbraio 2017. La sua visione: i dissipatori di calore in alluminio sono montati su un pannello trasparente in fibra di vetro. Questa parte funge da sistema di raffreddamento passivo. I componenti devono essere installati su un inserto rimovibile sul lato destro. In questo modo potrà facilmente portare con sé i componenti alle feste LAN. Lì vuole utilizzare l'inserto come una sorta di custodia da viaggio in cui il sistema viene raffreddato con un radiatore e delle ventole. Anche la pompa e il serbatoio sono montati sull'inserto. Questi sono collegati ai tubi di rame tramite tubi morbidi e giunti a secco, che dissipano il calore attraverso i dissipatori.

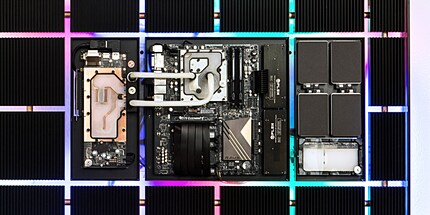

L'inserto è composto da tre parti. A sinistra si trova la scheda grafica raffreddata ad acqua. Nella sezione centrale si trova la scheda madre con due alimentatori senza ventola. La sezione di destra ospita quattro SSD e la combinazione pompa/serbatoio.
Personalizzazione fai da te
Philipp realizza da solo la maggior parte dei componenti: Personalizza la piastra posteriore in vetro, l'intarsio, i tubi in rame, le piastre di raffreddamento, i distanziatori, la staffa a muro e persino il blocco dell'acqua per la CPU, poiché non ne esiste uno per la scheda madre. "Ho potuto contare molto sull'esperienza e sul supporto di mio padre, che ha anche una CNC per le parti metalliche. Senza di lui non avrebbe funzionato".

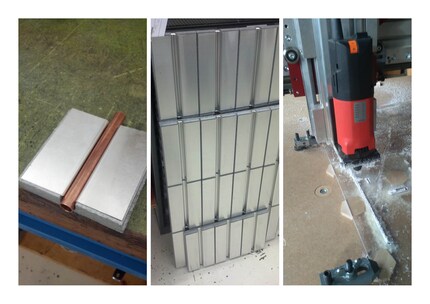

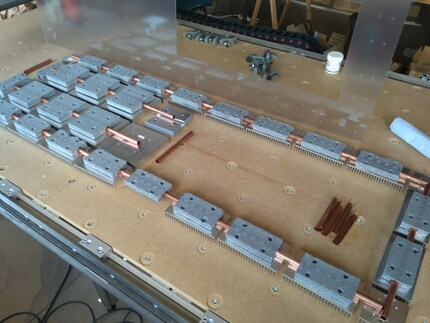

Nel maggio 2017, Philipp aveva già realizzato o acquistato la maggior parte delle parti. Originariamente, voleva trasferire il calore dai tubi agli elementi di raffreddamento in alluminio tramite blocchi di rame massiccio. Tuttavia, il rame per i dissipatori di calore avrebbe pesato 70 chilogrammi e sarebbe costato circa 1.000 franchi. Troppo costoso e troppo pesante per essere appeso alla parete. La soluzione è rappresentata dalle piastre riscaldanti, utilizzate nei sistemi di riscaldamento a pavimento. Pesano un chilogrammo per metro quadro e costano 40 franchi. I tubi di rame vengono inseriti nelle piastre di riscaldamento a pavimento e trasferiscono il calore ai dissipatori di alluminio tramite delle piastre guida.
Philipp ha molto a cui pensare. Per mantenere la struttura il più sottile possibile e poiché i raccordi sono più larghi dei tubi di rame, deve fresare delle tasche nei dissipatori di calore e dei fori di montaggio filettati. Questo è l'unico modo per garantire che i dissipatori si appoggino ai pannelli di riscaldamento a pavimento. Nel giugno 2017 Philipp ha fresato la piastra posteriore in vetro e nell'agosto dello stesso anno ha montato i dissipatori per la prima volta. Dopo di che, il registro del PC a parete è rimasto silenzioso per molto tempo.
Ad un certo punto, la spinta si è esaurita

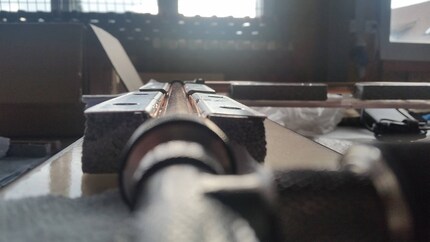

Nel dicembre 2018 - a distanza di oltre un anno dal suo ultimo post di log - Philipp fa un resoconto e spiega cosa è successo nel frattempo. Completa il sistema di raffreddamento. Poiché i tubi di rame standard non si adattano perfettamente ai pannelli di riscaldamento a pavimento, ha realizzato delle parti in rame in modo che i tubi si adattino saldamente e dissipino meglio il calore. Quando installa i dissipatori di calore in alluminio anodizzato, si scopre che l'altezza dei tubi di rame non scompare completamente nei pannelli di riscaldamento a pavimento. Ciò significa che i dissipatori non si appoggiano completamente sulle piastre di riscaldamento. Per questo motivo ha fresato una scanalatura sul retro dei dissipatori. Ora sono in piano e può montare tutto sulla piastra in vetroresina. Questo significa che deve sempre affrontare dei problemi.
"Ho costruito l'impianto in una casa di riposo, in un'abitazione di proprietà del proprietario.
"L'ho costruito nel negozio di mio padre, dove si trova anche la mia CNC. Poiché si trova a circa mezz'ora di macchina da casa mia, non posso recarmi lì spontaneamente per armeggiare per un'ora. Spesso ho incontrato problemi, ho dovuto ordinare pezzi, inviarli per l'anodizzazione o aspettare qualcos'altro. E nel frattempo perdevo interesse perché era così noioso. Era così tanto lavoro".

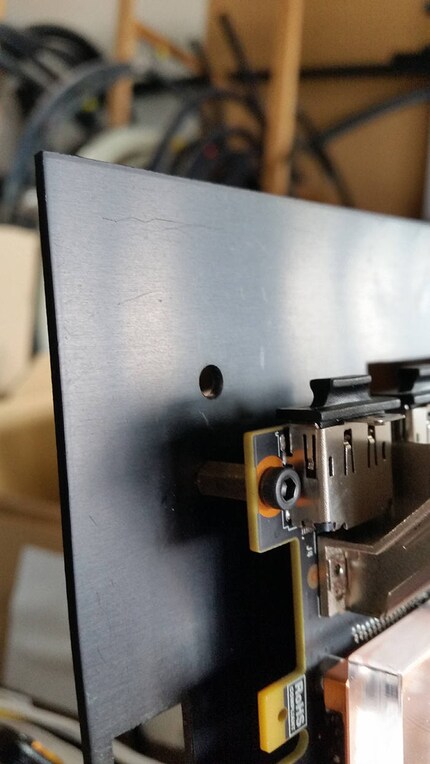

Philipp assembla anche l'inserto con le tre parti e vi installa i componenti. Nonostante la pianificazione, sono necessari alcuni accorgimenti. Può utilizzare solo una vite per fissare la scheda grafica. Senza ulteriori indugi, converte i distanziatori del blocco di raffreddamento: la scheda grafica poggia su di essi ed è tenuta in posizione dall'alto dall'unica vite.

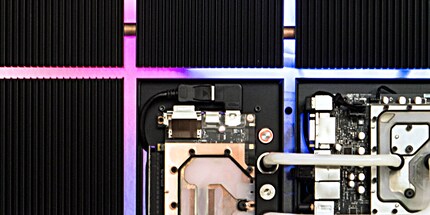

"La sfida più grande è stata quella di garantire che tutto si adattasse e soddisfacesse i miei requisiti di progettazione. Ad esempio, non volevo che il cavo HDMI fosse visibile dalla parte anteriore. Ho quindi acquistato un cavo per droni, di cui sarebbero stati visibili solo due millimetri. Il problema: purtroppo non può supportare 60 Hz a 4K. Ho provato altri tre cavi HDMI e alla fine sono passato alla Display Port perché non funzionava. La spina mi infastidisce ancora molto. Non è una bella cosa".

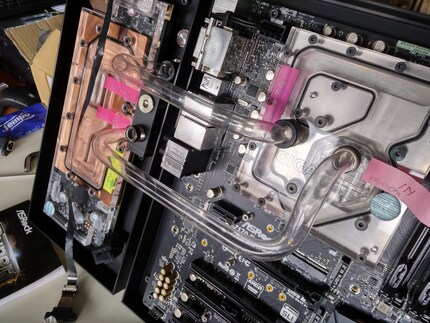

Quando leggo le voci di Philipp sulla gestione dei cavi, mi vengono in mente molte ore di gestione dei cavi. Lo sento letteralmente imprecare quando un cavo non entra. Posso anche capire il suo commento sulla piegatura dei tubi di vetro acrilico per la parte visibile del sistema di raffreddamento ad acqua:
"Mi sto concentrando per finire il progetto. Con il tempo sono diventato un po' meno esigente e sono felice anche se qualcosa non va bene al 100%. Gli ultimi cinque percento di un progetto sono sempre i più difficili".
Nel marzo 2019 è finalmente arrivato il momento di installare l'inserto con i componenti del sistema di raffreddamento. Ma poi arriva l'ultima grande battuta d'arresto: il PC si avvia, ma non raggiunge le prestazioni desiderate nello stress test Furmark. Philipp sospetta un problema hardware. Dopo mesi di prove e disperazione, trova la soluzione all'enigma: in Furmark stesso: Aveva accidentalmente eseguito il benchmark a un livello più alto di quello previsto. Ecco perché non ha ottenuto il risultato desiderato.
Tutto è bene quel che finisce bene

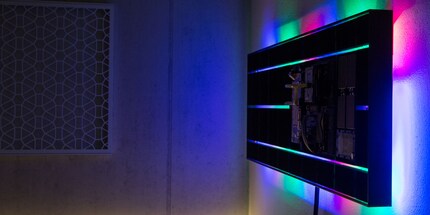

Nell'ottobre 2019, il PC finalmente funziona - e come. Nonostante il raffreddamento passivo, la CPU ha superato di poco gli 80° Celsius dopo 90 minuti di stress test simultaneo con Furkmark e CPU Burner. La GPU non raggiunge nemmeno i 60° Celsius.

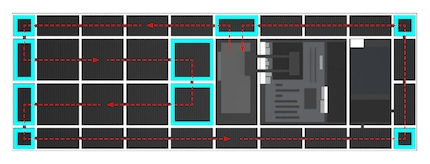

Le immagini della termocamera mostrano chiaramente che alcuni dissipatori non raggiungono una temperatura superiore a quella ambientale. Questo perché non è riuscito a collegarvi i pannelli di riscaldamento a pavimento. Questi dissipatori hanno quindi solo uno scopo visivo, non dissipano alcun calore. Circa un quarto della superficie di raffreddamento non è necessaria. Questo rende ancora più sorprendenti gli ottimi valori raggiunti dal PC a parete.
Si stima che Philipp abbia investito oltre 500 ore di lavoro e circa 5.000 franchi nel suo PC a muro. "Quando sei impegnato fino al collo in un progetto, pensi: 150 franchi per l'anodizzazione? Sì, eh! Un cavo HDMI per droni che è disponibile solo su Amazon America e per il quale ho bisogno di un indirizzo di spedizione in Florida? Costa 100 sterline? Certo! Non che io abbia i soldi in giro, ma quando lavori a un progetto da più di un anno e l'hai finito al 70 percento, a volte non importa. Vuoi solo che sia finito. In ogni caso, non mi occupavo della contabilità."

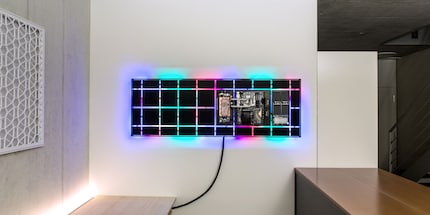

Philipp ora gioca a "The Witcher 3: Wild Hunt" sul suo PC montato a parete. "I miei componenti del 2017 sono perfettamente adeguati per questo. Il mio obiettivo non è mai stato quello di costruire un mostro di potenza, ma piuttosto un PC di design che sia praticamente silenzioso. Quindi non mi preoccupa se le prestazioni non sono più al top. Il PC ha un valore esterno!"
Philipp ha rinunciato all'intarsio rimovibile per le feste in LAN: troppo faticoso. Tuttavia, l'intarsio è pratico per l'accessibilità. Anche se è orgoglioso dei frutti dei suoi due anni di lavoro, non affronterebbe un progetto del genere una seconda volta.
"Ho instaurato un rapporto di amore e odio con questo pezzo. È davvero bello, ma mi ha stufato. Se mai ci fosse un difetto, lo getterei dalla finestra. Questa cosa mi ha quasi fatto uscire di testa".
PS: Tutte le immagini e i video sono di Philipp.
