Il progetto Sleeper PC: il brutto addormentato
di Kevin Hofer
Il sogno di un case per PC tutto tuo, parte 1: la costruzione
13.2.2020
Traduzione: tradotto automaticamente
Lo scratch build è il sogno di molti appassionati di PC: non solo acquistare e installare i componenti di un PC, ma anche realizzare il case da soli. Due apprendisti dell'Istituto professionale di Baden intraprendono questa avventura e io li accompagno nel loro viaggio.
"Richiesta di colloquio": questo è l'oggetto del messaggio di Outlook che appare sul mio desktop. Richiesta di colloquio? Al momento non ho colloqui aperti. Qualcuno è interessato a me? Sì, Viktor e David della scuola professionale di Baden vogliono intervistarmi sulla modellazione di casi. Mi sento onorata. Ma allo stesso tempo mi chiedo se sono la persona giusta per questo lavoro. Il mio unico progetto importante finora è stato il PC Sleeper.
Dal colloquio al colloquio
Spiego loro che non ho molta esperienza nel case modding. Ma vogliono comunque fare l'intervista con me. È quasi un riconoscimento.
Nel prosieguo della corrispondenza via e-mail, diventa chiaro ciò che i due vogliono fare con l'intervista: devono condurre un'intervista su un argomento rilevante per la loro tesi di laurea. Tuttavia, trovo il loro progetto molto più interessante dell'intervista con me: In qualità di apprendisti polimeccanici, vogliono utilizzare la loro esperienza per costruire il proprio case per PC.
Qualche giorno dopo, incontro i due ambiziosi costruttori di case per PC per un'intervista. Viktor, specializzato nella costruzione, cioè nella progettazione di modelli CAD, mi mostra il progetto del case. L'ha progettato insieme a David, specializzato nella produzione. Mi rendo conto che non posso lasciarli andare. Voglio sapere cosa succederà a loro e al loro caso. Gli offro l'opportunità di sfruttare il nostro rapporto con Alphacool di digitec e di organizzare i componenti per il loro sistema di raffreddamento ad acqua. In cambio, potrò sostenere il loro progetto con dei contributi.
I due accettano con un sorriso felice. Mi giro da intervistato a intervistatore e interrogo Viktor, il progettista.
Dall'idea al progetto CAD finito
Come ti è venuta l'idea di realizzare la tua abitazione?
Viktor Weilenmann: L'idea è venuta a David. Essendo un apprendista in un'azienda di lavorazione della lamiera, ha a disposizione le macchine necessarie. Avevo pensato di fare qualcosa con i PC per il mio progetto di specializzazione. Poiché lavoro come ingegnere progettista, non ho accesso alle macchine. Ma volevo fare un lavoro in cui potessi creare qualcosa.
Mi è piaciuta molto l'idea di David. Ho proposto di utilizzare le mie competenze CAD per aiutarlo a progettare l'alloggiamento. Lui si sarebbe poi occupato della produzione.
Quale era l'idea di base del progetto? Abbiamo prima abbozzato alcuni concetti e pensato a cosa avremmo potuto produrre nel poco tempo a disposizione per il lavoro di approfondimento. Abbiamo deciso di realizzare una torre midi.
Da dove avete tratto l'ispirazione?
Abbiamo sfogliato i progetti di PC su Reddit e YouTube. Siamo arrivati alla conclusione di raffreddare il nostro sistema con l'acqua. Ci sono già degli ottimi case in circolazione. Mi sono orientato sul mio Define R6 di Fractal Design in termini di spessore del materiale, posizione dei componenti e altre dimensioni.
Cosa avete fatto per prima cosa? Prima di iniziare ufficialmente il lavoro di approfondimento, ho progettato a grandi linee l'alloggiamento del PC. È stata una sorta di sessione di brainstorming direttamente in CAD. Ho preso nota delle cose che dovevo tenere a mente per il progetto vero e proprio. Poi io e David abbiamo fatto uno schizzo e abbiamo deciso come doveva essere grosso modo il nostro case.
Come avete proceduto da lì in poi? Con il concetto e gli appunti del primo progetto, ho iniziato a creare l'involucro vero e proprio con Inventor Professional 2020, un programma CAD 3D.
Quali sono state le difficoltà nella costruzione?
La cosa più difficile è stata posizionare la scheda madre in modo che il pannello I/O su un pannello e gli slot PCI-E sull'altro pannello combaciassero. Su Internet ho trovato diverse fonti che riportavano le dimensioni dei pannelli I/O che non corrispondevano. Così ho deciso di utilizzare i modelli in scala di Grabcad.com per determinare la posizione.
Abbiamo avuto difficoltà anche con il coperchio. Questa dovrebbe coprire gli slot delle ventole e avere spazio per un Infinity Mirror nella parte anteriore. Non sapevamo come avvitare il coperchio. Abbiamo deciso di rivettare i distanziatori sul pannello interno e di fissare un dado a pressione su di essi. Questo garantisce la posizione e la distanza. Abbiamo utilizzato viti zigrinate DIN 464 per ridurre al minimo la quantità di parti sporgenti.
Cosa è stato particolarmente semplice? I tagli per le ventole sulla lamiera e i piedini sono stati realizzati rapidamente.Anche la costruzione del sistema di raffreddamento ad acqua in CAD è stata facile, dato che Alphacool fornisce tutti i modelli 3D dei suoi prodotti sul sito web.
Progetti il fondo, la parte anteriore e quella superiore da un unico pezzo di lamiera. Qual è il motivo di questa scelta?
Vogliamo risparmiare i punti di rivettatura. La rivettatura richiede le cosiddette linguette di lamiera, dove le parti in lamiera vengono rivettate insieme. Questo non ha un aspetto molto pulito. Se produciamo le tre parti in un unico pezzo, possiamo ottenere curve pulite senza rivetti.
Quanto sei soddisfatto del design? Sono soddisfatto della custodia. Ci è voluto molto tempo per finalizzare il design. La prossima volta mi concentrerei su un case più piccolo, perché trovo molto interessanti i PC ITX piccoli e maneggevoli.
Quanto tempo hai impiegato per costruire il case? Ho investito circa 60 ore, di cui circa 8 per i disegni di produzione. Se dovessi progettare un case da zero ora, sarei sicuramente più veloce. Ho dovuto apportare molte modifiche durante il processo di progettazione. Con le conoscenze acquisite, posso evitare alcuni problemi fin dall'inizio.

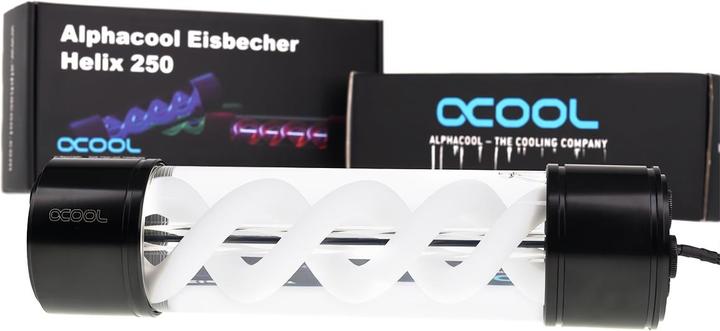

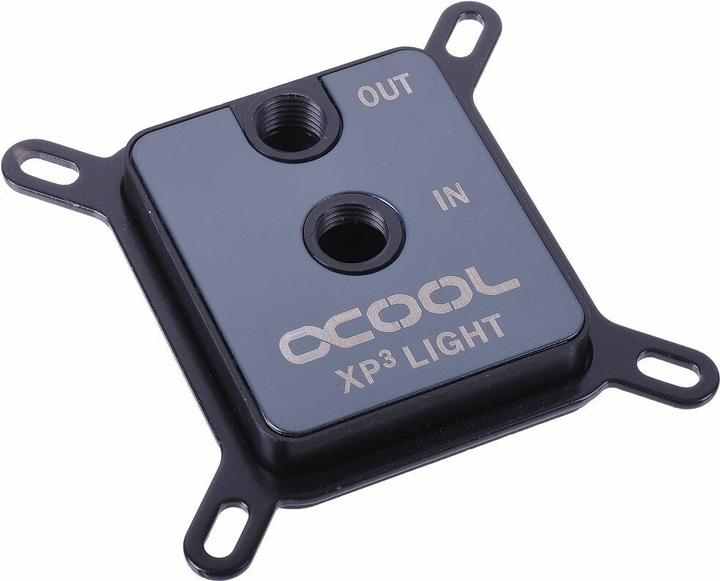

Alphacool contribuisce con i seguenti componenti, tra gli altri:

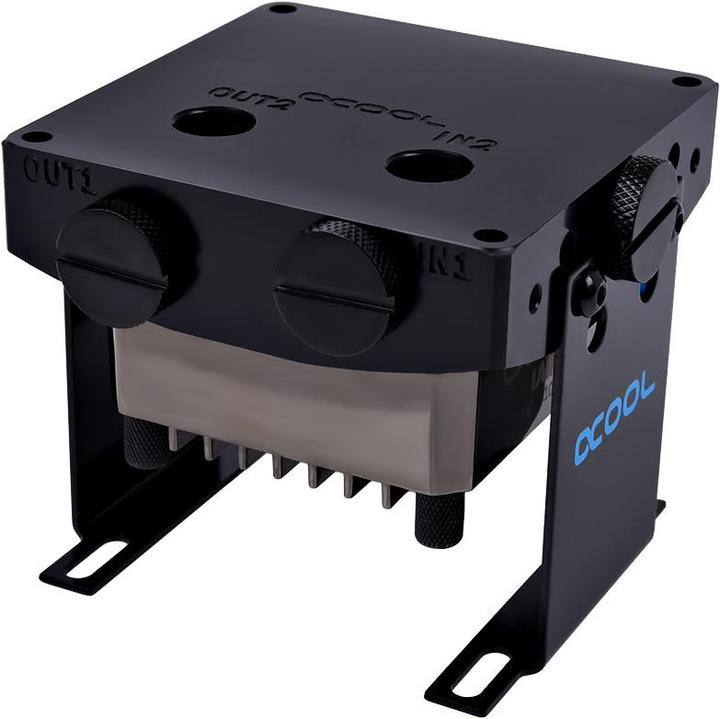

Pompa di raffreddamento ad acqua
CHF76.90
Alphacool Laing DDC310 - Foglio di ghiaccio in edizione completa - Nero/Acetale
Inoltre, ci sono vari accessori.
Cosa c'è dopo?
L'involucro finito non è così colorato come nell'animazione. Le singole parti sono colorate solo per permettere a Viktor di distinguerle nel CAD. L'involucro sarà dipinto di nero, l'interno illuminato di bianco con tubi bianchi e accessori cromati. I ragazzi vogliono creare la forma di un fulmine sull'Infinity Mirror. Da qui il nome della cassa: Zeus. David è un appassionato di mitologia greca.
La prossima volta andrò a trovare David nel suo laboratorio e guarderò da sopra le sue spalle mentre realizza Zeus.
