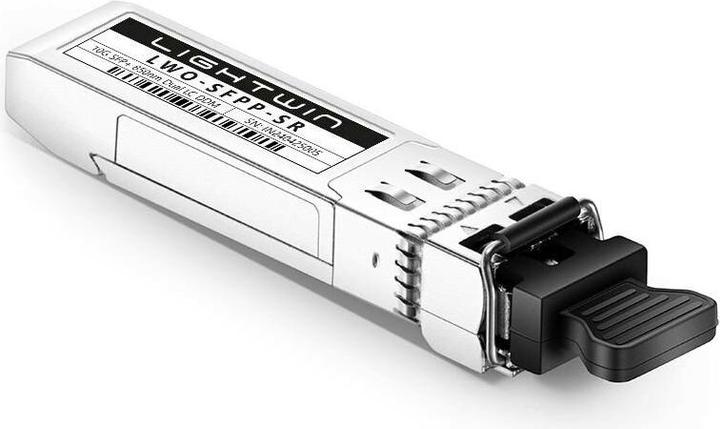

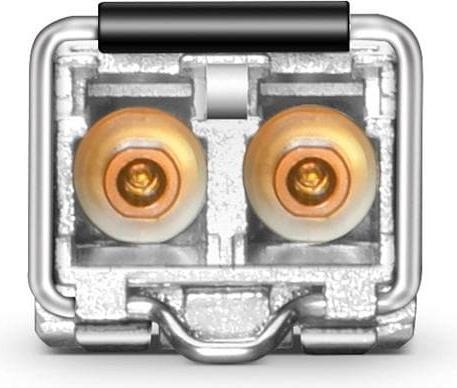

Wirewin Lightwin 10 Gbit SFP+, 850nm, 300m, DDM, LC-Duplex, Multimode

Le transceiver SFP+ LWO-SFPP-SR d'Innoptical est conçu pour une utilisation dans des connexions Ethernet 10 Gigabit jusqu'à 300 m sur fibre optique multimode. Le module se compose d'un laser VCSEL de 850 nm, d'un PIN et d'un amplificateur de préamplification dans un ensemble optique hautement intégré. Des fonctions de diagnostic numérique sont disponibles via une interface série à 2 fils, comme spécifié dans le SFF-8472.

Les transceivers LWO-SFPP-SR offrent une interface de surveillance de diagnostic numérique avancée unique, permettant un accès en temps réel aux paramètres de fonctionnement de l'appareil tels que la température du transceiver, la tension du laser, la puissance optique émise, la puissance optique reçue et la tension d'alimentation du transceiver. De plus, elle définit un système sophistiqué d'alarmes et d'avertissements qui informe l'utilisateur final lorsque certains paramètres de fonctionnement sortent de la plage normale définie en usine.

Le MSA SFP+ définit une carte mémoire de 256 octets dans l'EEPROM, accessible via une interface série à 2 fils sous l'adresse 8 bits 1010000X (A0h). L'interface de surveillance de diagnostic numérique utilise l'adresse 8 bits 1010001X (A2h), de sorte que la cartographie de la mémoire ID série initialement définie reste inchangée.
