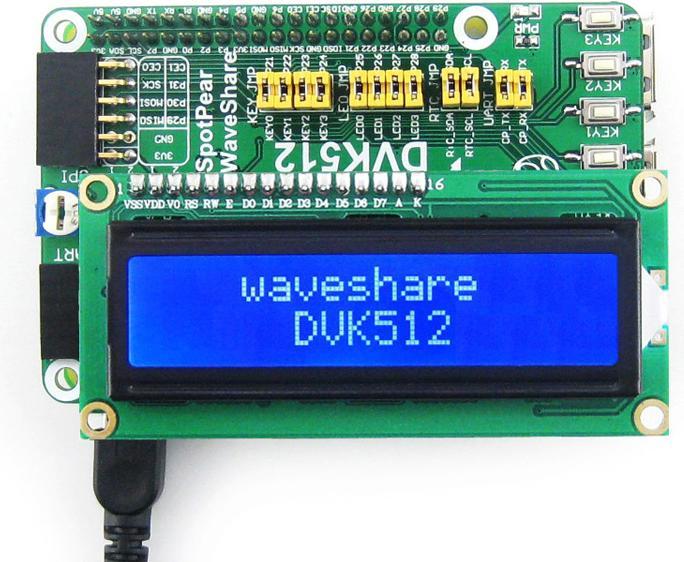

WaveShare Carte d'extension SpotPear pour Pi B+

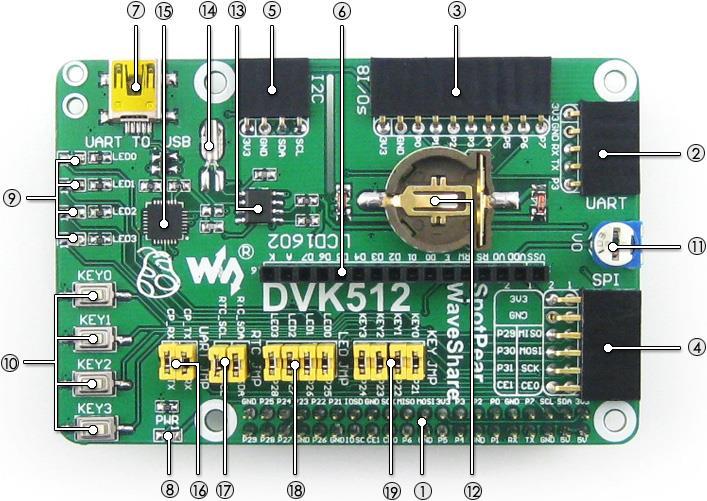

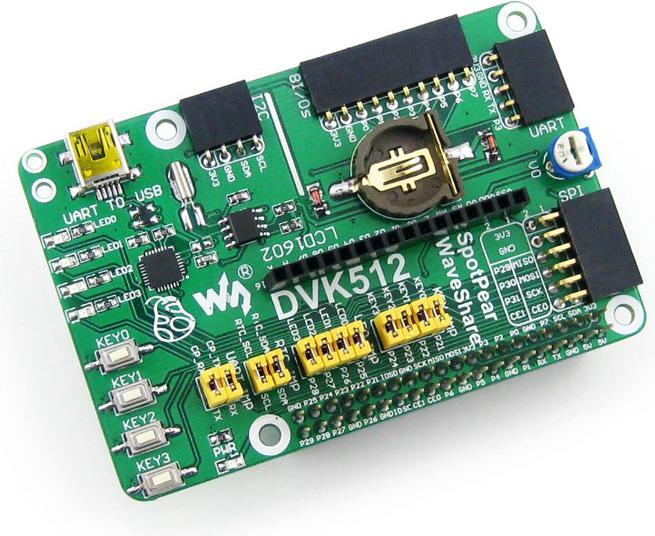

Le shield d'extension SpotPear DVK512 de WaveShare vous offre les fonctionnalités suivantes :

• Connecteurs de broches en cascade pour connecter d'autres extensions ou un écran LCD
• Interface UART : pour connecter des modules UART pour RS232, RS485, etc.
• Interface I/O 8 : pour connecter des extensions comme le Mix Board
• Interface SPI : pour connecter des modules SPI
• Interface I2C : pour connecter des modules I2C

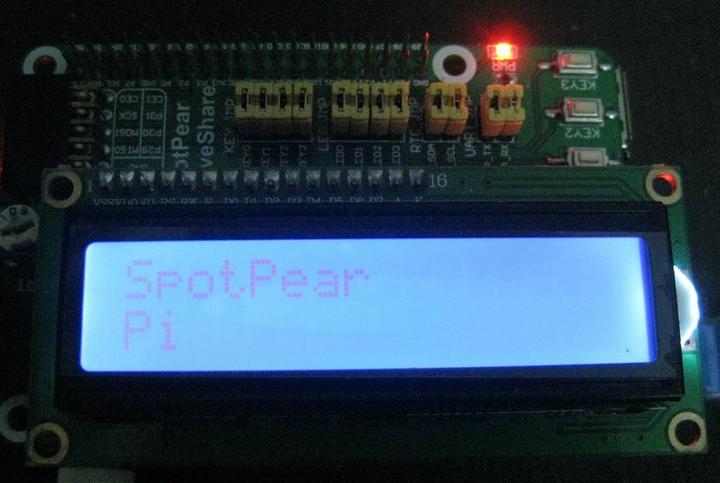

• Interface LCD caractère : pour connecter un LCD 16x02
• Port USB : convertisseur USB vers UART (CP2102 intégré)

• LED d'état d'alimentation
• LED utilisateur
• Boutons utilisateur
• Potentiomètre : pour régler le contraste de l'écran LCD 1602

• Support de batterie RTC
• PCF8563 : puce RTC intégrée
• Cristal 32.768K : cristal RTC
• CP2102 : puce USB vers UART intégrée, par exemple pour le débogage
• Jumper CP2102
• Jumper RTC
• Jumper LED utilisateur
• Jumper boutons utilisateur

Tous les pins utilisés peuvent être libérés individuellement via des jumpers, vous permettant ainsi d'utiliser toutes les extensions disponibles pour votre Pi.

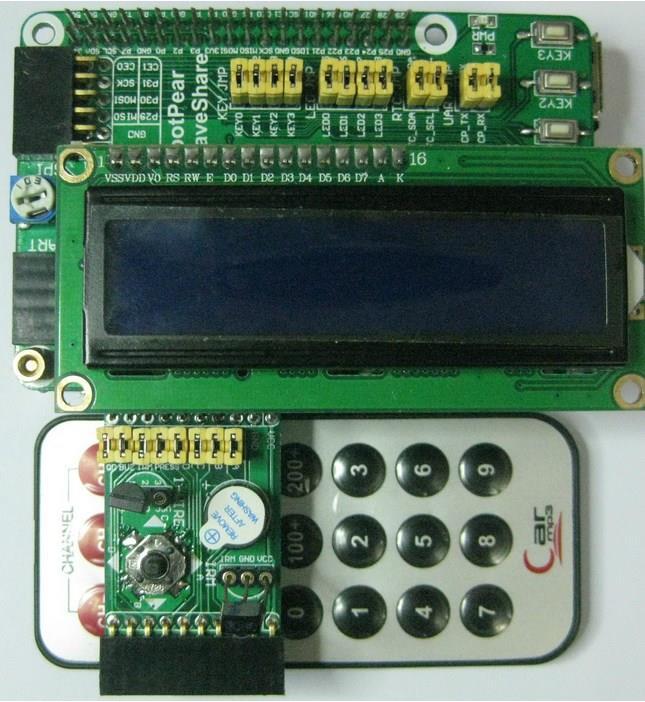

Chez Play-Zone, vous recevrez la carte Pear incluant l'extension MixBoard, une télécommande, un écran LCD 16x02 ainsi qu'un câble USB et du matériel de montage.

Le Mix Board comprend un récepteur infrarouge, un capteur de température ainsi qu'un petit joystick avec bouton.

Avec le produit, vous recevrez un lien de téléchargement pour un fichier image personnalisé contenant tous les programmes d'exemple pour contrôler les différentes extensions.
