Wago Technique de contact Borne de bus 750-641

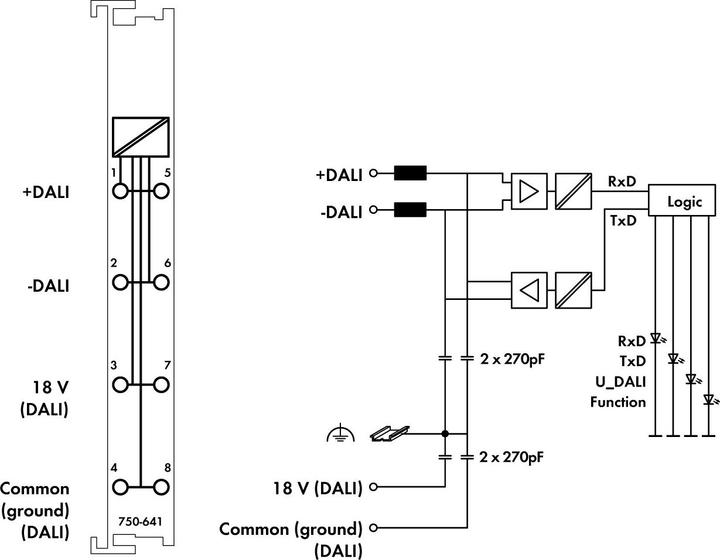

Bornier maître DALI-/DSI

La norme DALI (IEC 60929), qui est indépendante des fabricants, vise à garantir l'interopérabilité des appareils électroniques de ballast (EVG) dans le domaine de l'éclairage. Cette nouvelle norme remplace l'interface de gradation analogique de 1V à 10V.

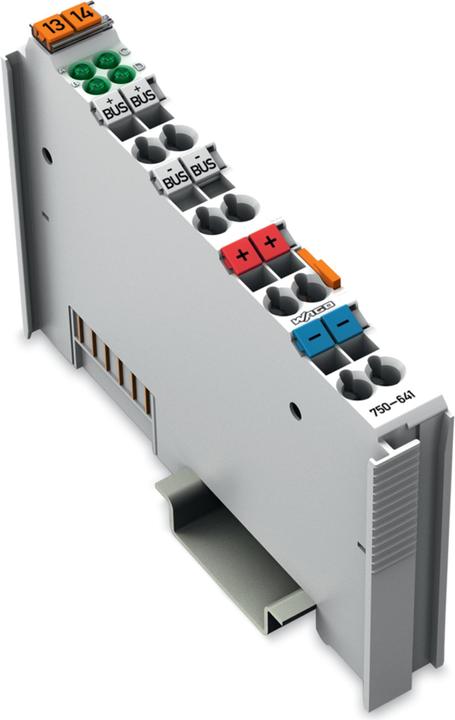

Le maître DALI-/DSI pour le système WAGO-I/O 750, un bornier de bus de 12 mm de large, est compatible avec tous les contrôleurs de la série 750.

Un maître DALI peut contrôler un circuit avec jusqu'à 64 esclaves. Chaque esclave peut être assigné à 16 groupes distincts et 16 scènes distinctes.

Grâce au système WAGO-I/O 750, il est possible de combiner des commandes DALI avec d'autres métiers. Plusieurs maîtres DALI peuvent être connectés à un nœud de bus de terrain. Le nombre maximal de borniers dans un contrôleur dépend des besoins en mémoire de l'application.

Pour la programmation des nœuds de bus de terrain, le logiciel de programmation WAGO-I/O-PRO 32 est utilisé. WAGO facilite la création de l'application avec des blocs fonctionnels préprogrammés pour DALI.

Pour alimenter les maîtres DALI, le convertisseur DC-/DC 288-895 est nécessaire. Le convertisseur DC-/DC fournit jusqu'à 400 mA et peut alimenter 3 circuits DALI avec un maximum de 130 mA chacun.

DSI est une interface spécifique au fabricant, développée par la société TRIDONIC ATCO. Comme pour DALI, les EVG sont pilotés numériquement. Cependant, contrairement à DALI, les esclaves DSI ne peuvent pas être adressés individuellement et n'ont pas de retour d'état vers le maître. Le nombre maximal d'esclaves pour le module est limité à 100 participants par circuit. L'alimentation est assurée, comme pour DALI, par le convertisseur DC-/DC 288-895.
