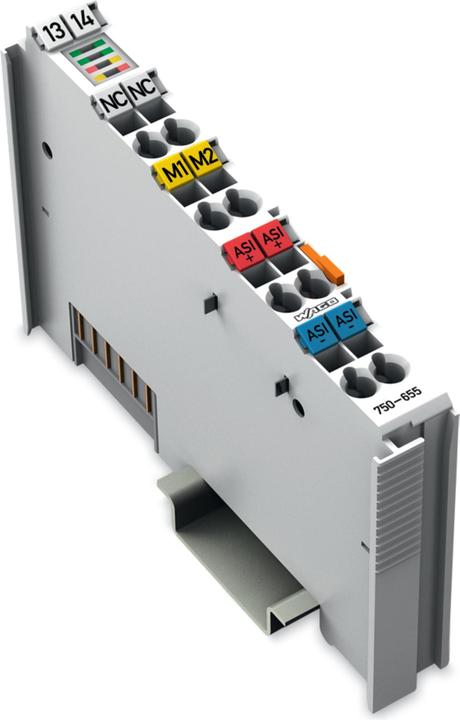

Wago Module fonctionnel série 750 DC 26,5-31,6V 750-655

Le bornier maître AS-I 75x-655 sert à connecter des systèmes AS-Interface à un bus de terrain supérieur. Il fonctionne comme maître pour l'AS-Interface et comme esclave pour le bus de terrain. Le bornier maître AS-I 75x-655 est un maître M4 conformément à la spécification AS-Interface V3.0.

Cela signifie : jusqu'à 62 esclaves AS-Interface peuvent être connectés par chaîne AS-I, la transmission de valeurs analogiques est intégrée dans le maître et prend en charge tous les profils d'esclaves conformément à la V3.0 ainsi que les types de transactions combinées 1 à 5 et les services d'écriture et de lecture asynchrones. Les fonctions AS-I sont fournies de manière cyclique et asynchrone via le bus de terrain.

Dans l'échange de données cyclique, jusqu'à 32 octets de données E/S pour les données binaires d'une chaîne AS-I peuvent être transférés de manière réglable. Des zones libres de l'image de processus cyclique peuvent être occupées par des valeurs analogiques. De plus, des valeurs analogiques ainsi que toutes les autres commandes et données de la nouvelle spécification AS-I peuvent être transmises dans un canal de gestion via le bus de terrain.

Des fonctions de diagnostic, qui vont bien au-delà des spécifications AS-I, permettent de localiser facilement les erreurs de configuration sporadiques et les sources de perturbation dans la communication AS-I. Un mode d'auto-installation permet de construire un réseau AS-Interface en installant séquentiellement des esclaves sans outil d'adressage.

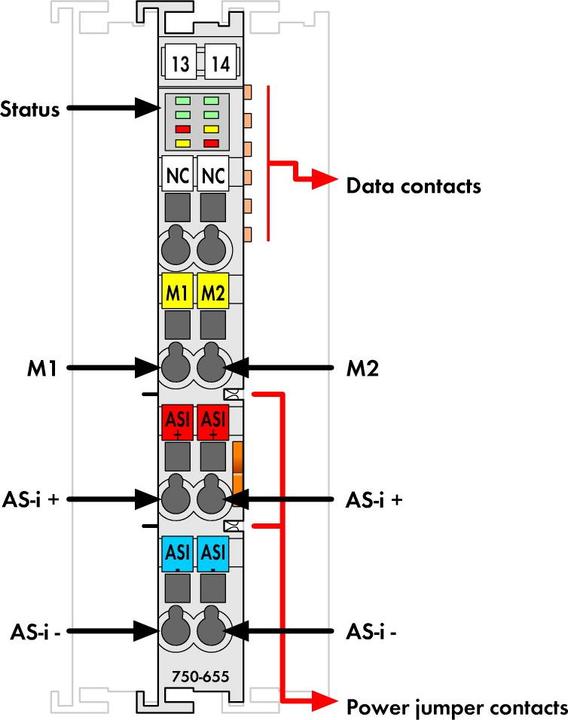

Des LED signalent la disponibilité opérationnelle et la communication sans erreur du bus de bornes ainsi que l'état de la transmission du signal.
