Wago M-Bus maître

M-Bus-Master

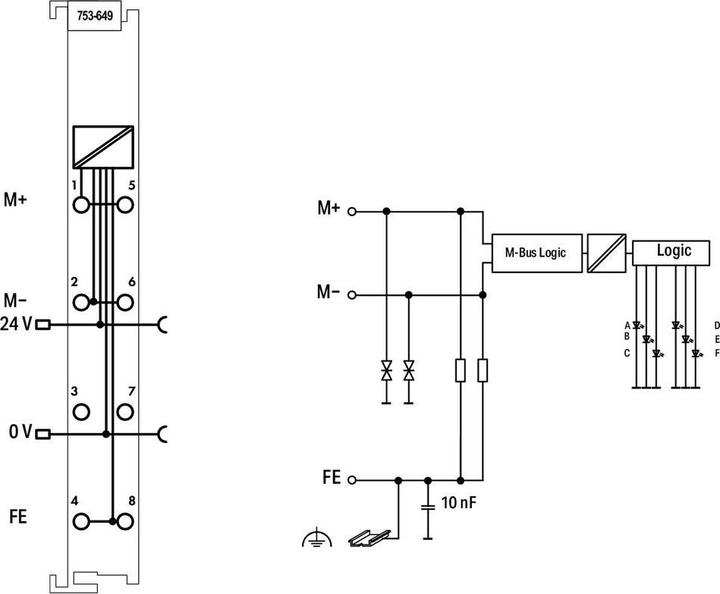

Le module M-Bus (753-649) sert de maître M-Bus et permet une connexion directe des esclaves M-Bus au système I/O WAGO 750. Un M-Bus (Meter-Bus) est un bus de terrain destiné à la transmission des données de consommation d'énergie, collectées par des esclaves M-Bus tels que des compteurs de chaleur, des compteurs d'eau, des compteurs électriques et des compteurs de gaz, ainsi que par des capteurs et des actionneurs de tout type.

Le maître M-Bus communique avec les esclaves M-Bus et constitue l'interface entre le M-Bus et le logiciel de traitement. Sur demande, le maître M-Bus lit les données de consommation d'énergie via le câble à 2 fils du M-Bus et les transmet pour un traitement ou une visualisation ultérieure au contrôleur supérieur. Les demandes peuvent également être réalisées via l'automate programmable à l'aide de blocs fonctionnels IEC-61131-3 ou via une application PC.

L'alimentation des esclaves M-Bus est fournie par le maître M-Bus. L'utilisation d'un convertisseur de niveau séparé n'est pas nécessaire. La technologie M-Bus est définie dans la norme technique EN 13757, qui établit les systèmes de communication pour les compteurs et leur télérelève.

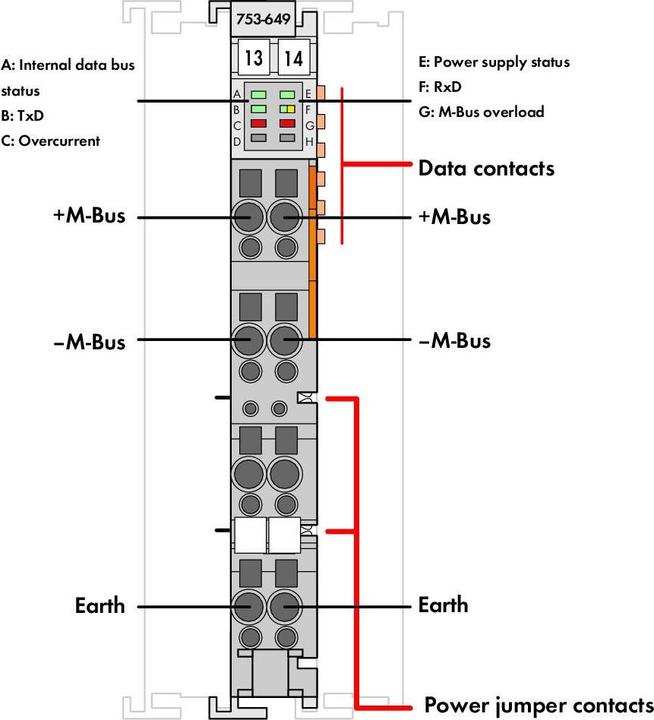

Des LED monochromes et multicolores signalent la disponibilité opérationnelle et la communication locale sans perturbation, ainsi que l'état de la transmission du signal. Les modules de connexion M-Bus sont conçus pour être courts-circuitables.
