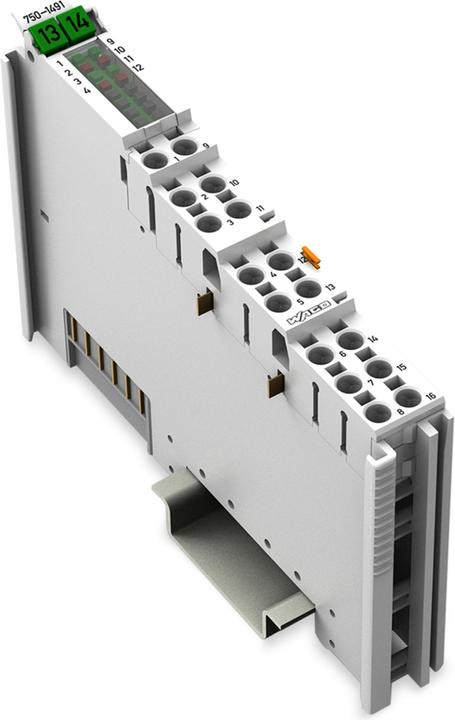

Wago Entrée analogique

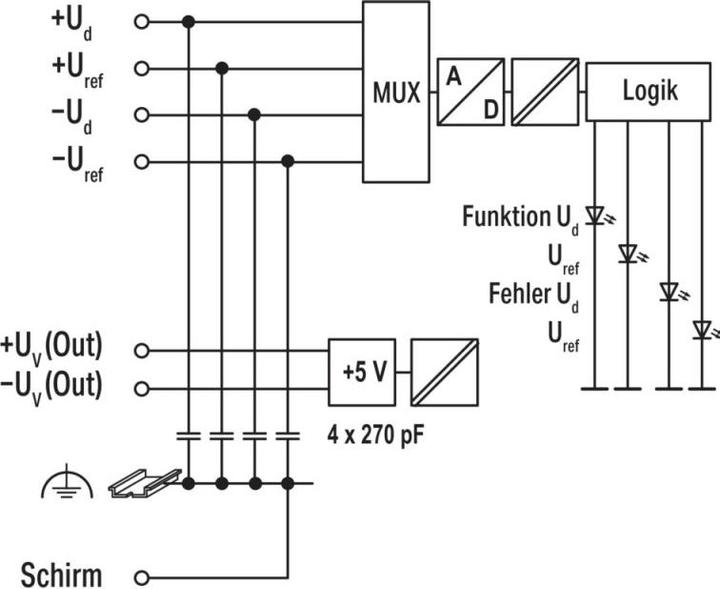

Entrée analogique 2 canaux pour ponts de résistance (DMS) Le module d'entrée analogique permet le raccordement direct de deux ponts de résistance. La tension de pont U_d et la tension d'alimentation U_ref de chaque pont sont numérisées avec une résolution de 16 bits. Les deux canaux d'entrée pour chaque pont de résistance sont disponibles sous forme de deux valeurs de 16 bits pour un traitement ultérieur. À partir du quotient des deux valeurs mesurées U_d et U_ref, l'utilisateur peut déterminer le désaccord du pont. Les deux canaux sont fonctionnellement isolés galvaniquement l'un de l'autre. La tension d'alimentation interne est dérivée de l'alimentation système. Il n'est pas nécessaire d'alimenter une tension de champ séparée de 24V. La tension alimentée par les contacts de puissance est transmise aux modules d'E/S suivants. La connexion de blindage est dirigée vers le rail de montage. La paramétrisation du module se fait via un fichier GSD, e! COCKPIT ou WAGO-I/O-CHECK.
