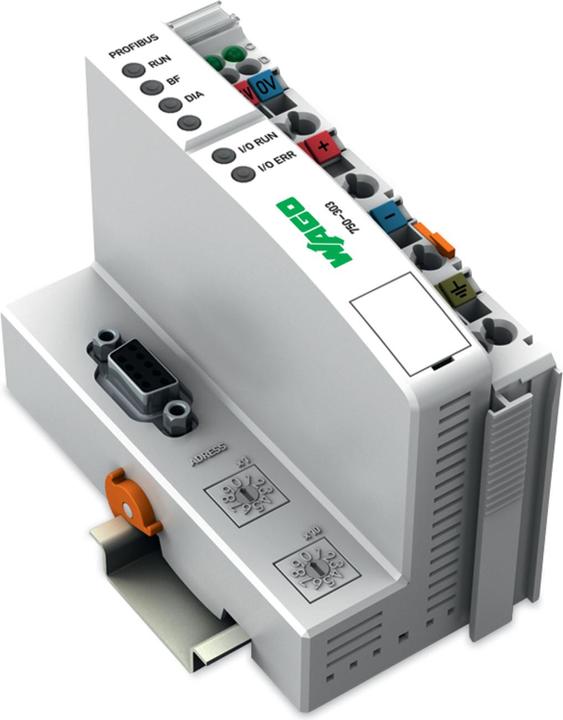

Wago Connecteur de bus API 750-303 24 V/DC (750-303)

Coupleur de bus de terrain PROFIBUS DP, 1ère génération, 12 MBd. Ce coupleur de bus de terrain connecte le système I/O WAGO en tant qu'esclave au bus de terrain PROFIBUS. Le coupleur détecte tous les modules I/O connectés et crée à partir de ceux-ci une image de processus locale. Il peut s'agir d'une configuration mixte de modules analogiques (échange de données par mot) et numériques (échange de données par bit). Via le bus de terrain PROFIBUS, l'image est intégrée dans la mémoire du contrôleur responsable. L'image de processus locale est divisée en une zone de données d'entrée et une zone de données de sortie. Les données de processus peuvent être lues via le PROFIBUS et traitées dans un contrôleur. Les données de sortie de processus sont émises via le PROFIBUS. Les données des modules analogiques sont stockées dans l'image de processus automatiquement créée, dans l'ordre de leur position après le coupleur de bus. Les bits des modules numériques sont regroupés en octets et ajoutés aux données analogiques. Si le nombre d'E/S numériques dépasse 8 bits, le coupleur commence automatiquement un nouvel octet.
