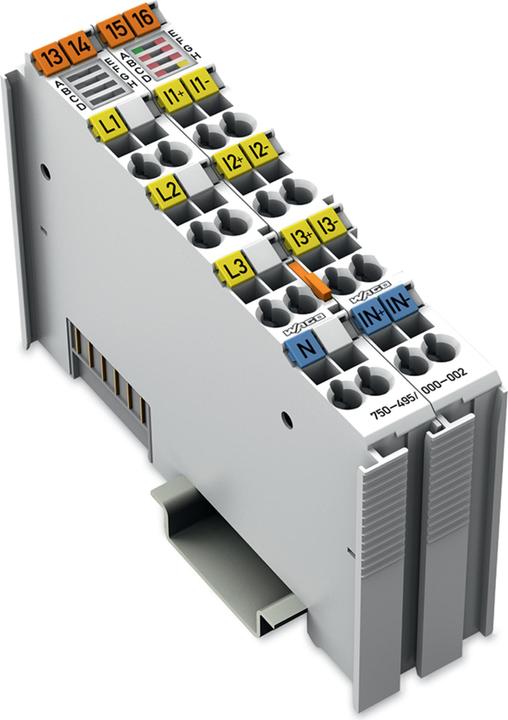

Wago Borne de mesure de puissance N+Rogowski 750-495/000-002 Tension d'alimentation pour AC 50 Hz 400

Mesure de puissance triphasée AC 690 V avec bobines Rogowski

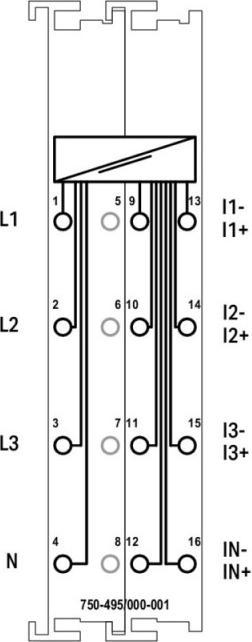

Le module de mesure de puissance triphasée 750-495 permet de mesurer les données électriques d'un réseau d'alimentation triphasé. La tension est mesurée via les connexions du réseau aux bornes L1, L2, L3 et N. Le courant des trois phases est injecté via des transformateurs de courant, ou dans le cas du 750-495/000-002, via des bobines Rogowski, aux bornes I1, I2, I3 et IN (chacune avec deux bornes +,-).

Le prétraitement du module de mesure de puissance triphasée fournit toutes les grandeurs mesurées telles que la puissance réactive, apparente et active, la consommation d'énergie, le facteur de puissance, l'angle de phase, la fréquence ainsi que les surcharges/sous-tensions et les surcharges/sous-courants directement dans l'image de processus, sans nécessiter une grande puissance de calcul sur le contrôleur. Ces grandeurs mesurées étendues, ainsi qu'une analyse des harmoniques jusqu'à la 41ème harmonique, permettent de réaliser une analyse complète du réseau via le bus de terrain. Grâce aux grandeurs mesurées fournies, l'exploitant de l'installation est en mesure de réguler de manière optimisée l'alimentation d'un entraînement ou d'une machine et de protéger l'installation contre les dommages ou les pannes. La mesure supplémentaire du courant dans le conducteur neutre peut aider à détecter ou à éviter des défauts d'isolement. L'affichage en 4 quadrants donne des indications sur le type de charge (inductive, capacitive) et sur le fait qu'il s'agit d'un consommateur ou d'un producteur d'énergie.
