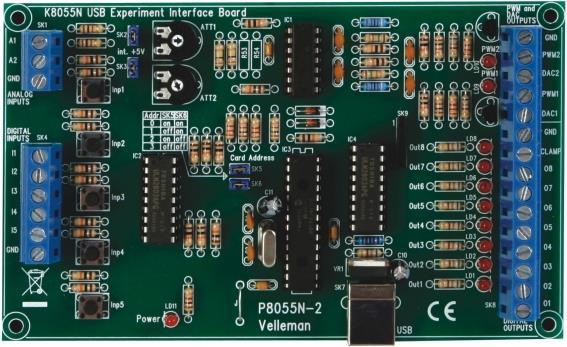

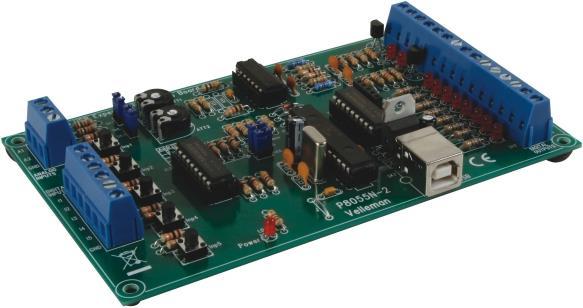

Velleman USB Experiment Interface Board (New Vers.)

La carte d'interface K8055N dispose de 5 canaux d'entrée numériques et de 8 canaux de sortie numériques. Il y a également 2 entrées analogiques supplémentaires et 2 sorties analogiques avec une résolution de 8 bits. Le nombre d'entrées et de sorties peut être augmenté en connectant jusqu'à un maximum de 4 cartes aux ports USB de l'ordinateur. Tous les programmes de communication sont stockés dans une bibliothèque de liens dynamiques (DLL) K8055D.DLL. Vous pouvez écrire des applications Windows personnalisées en Delphi, Visual Basic, C++ Builder ou tout autre utilitaire d'application Windows 32 bits qui prend en charge les DLL.

Le matériel et le logiciel sont rétrocompatibles avec notre K8055/VM110.

Caractéristiques :

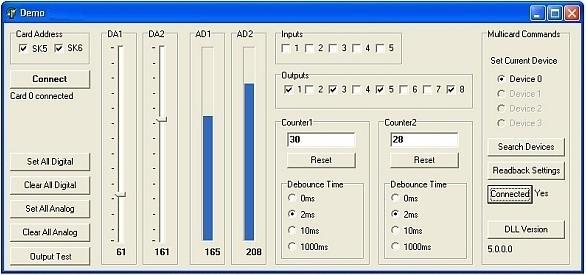

• Logiciel de diagnostic/test :
• Test d'entrée/sortie séparé
• Fonction de suppression de tout/réparation de tout
• Fonction de compteur pour les entrées 1 et 2 avec anti-rebond réglable (max. 20KHz, dépend de la charge totale I/O)
• Sortie analogique avec interrupteurs à glissière
• Graphique à barres (entrée analogique)

Configuration système minimale :

• Processeur de 1 GHz ou supérieur avec 32 bits (x86) ou 64 bits (x64)
• USB 1.1 ou supérieur
• Windows XP ou supérieur

Également disponible en tant que dispositif fini : VM110N.

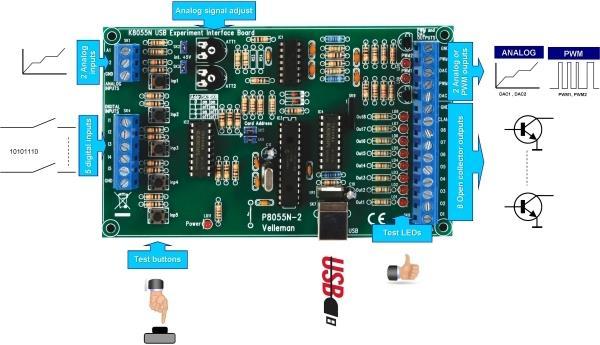

Données techniques :

• 5 entrées numériques (0 = GND, 1 = ouvert) (boutons de test sur la carte)
• 2 entrées analogiques avec option d'amortissement et d'amplification (test interne +5V fourni)
• 8 interrupteurs de sortie numérique avec collecteur ouvert (max. 50V/100mA) (affichage LED sur la carte)
• 2 sorties analogiques :
• 0 à 5V, résistance de sortie 1K5
• PWM 0 à 100 % 'sortie collecteur ouvert' max. 100mA / 40V (affichage LED sur la carte)
• Jusqu'à 4 cartes peuvent être connectées à l'ordinateur
• Temps de conversion général : 2 ms par commande
• Utilise le pilote de périphérique d'interface humaine (HID) de Microsoft, ne nécessite pas de pilote externe
• Alimentation via USB : environ 70mA
• Dimensions : 145 x 89 x 20 mm.
