SparkFun Se-10

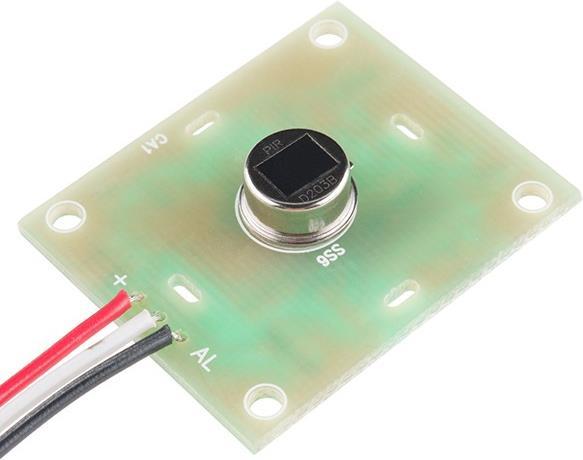

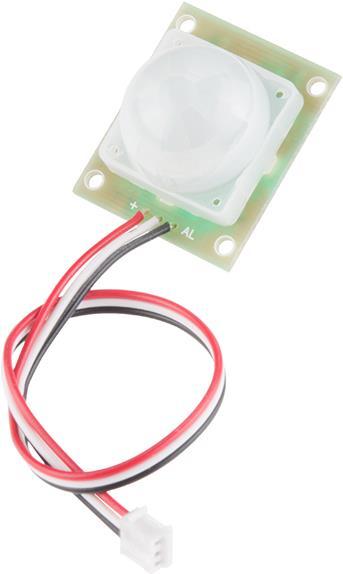

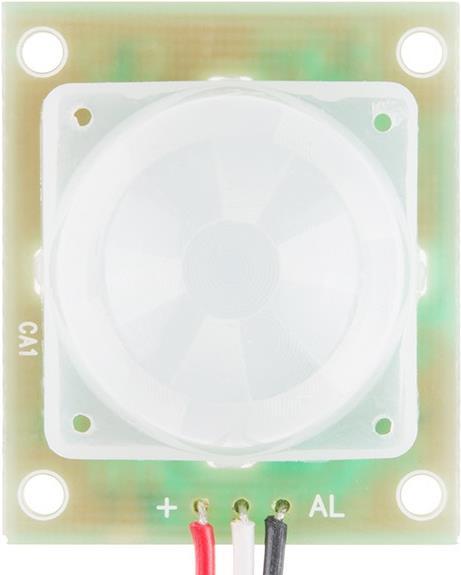

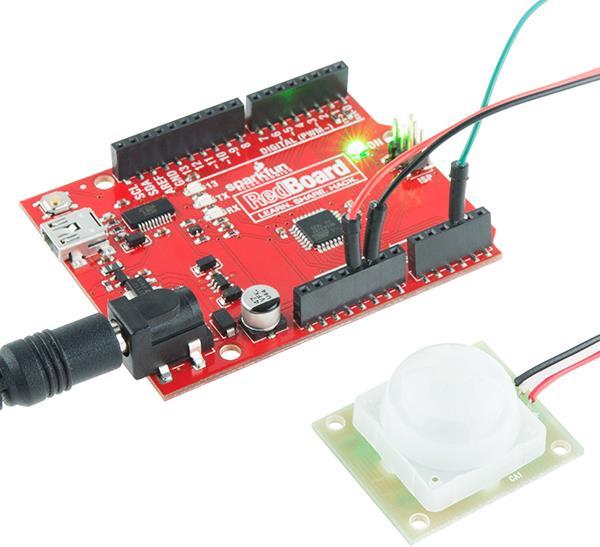

Les capteurs PIR sont principalement utilisés dans les détecteurs de mouvement pour déterminer si une personne se déplace à l'intérieur ou à l'extérieur de la portée du capteur. Les capteurs PIR sont également connus sous des termes tels que capteurs de mouvement infrarouges passifs, pyroélectriques ou IR. Le capteur de mouvement est très simple à utiliser : une fois l'alimentation connectée, le capteur a besoin d'environ 1 à 2 secondes pour scanner la pièce. Dès qu'un mouvement est détecté après ce délai, la broche d'alarme passe à l'état bas.

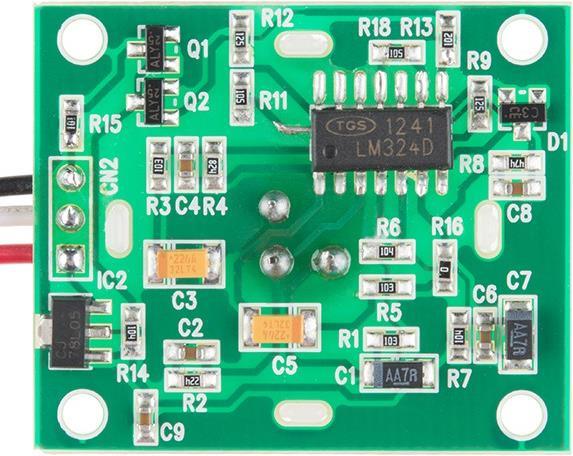

Le capteur fonctionne avec environ 160 mA à 3,3 V, mais peut être alimenté grâce au convertisseur de tension intégré avec une tension de 5 V à 12 V. Si vous n'avez que 3,3 V disponibles, vous pouvez les alimenter directement via un câble après le convertisseur de tension. La broche d'alarme est un collecteur ouvert et doit donc être utilisée avec une résistance de tirage. Dès que l'alarme se déclenche, la broche est tirée vers le bas. Cela permet de connecter plusieurs capteurs à une seule broche.
