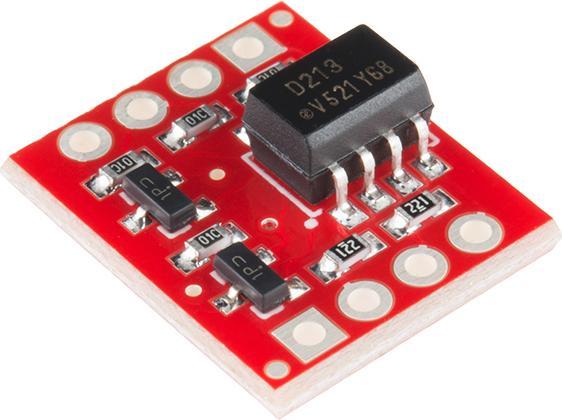

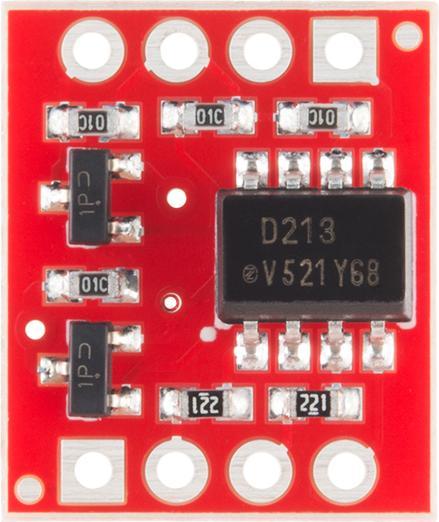

SparkFun Opto-isolateur Breakout

Ceci est un circuit imprimé conçu pour une connexion opto-isolée. Ce circuit est utile pour relier des systèmes numériques, comme un microcontrôleur de 5V, à un système haute tension ou bruyant. Il isole électriquement un contrôleur du système haute performance en utilisant un circuit intégré opto-isolateur. Ce circuit intégré dispose de deux LED intégrées et de deux photodiodes, permettant à la partie basse tension de contrôler la partie haute tension. Nous utilisons souvent ce circuit pour permettre à un microcontrôleur de contrôler des servomoteurs ou d'autres moteurs nécessitant une tension plus élevée que la logique TTL de 3,3V ou 5V, ce qui peut provoquer des interférences électromagnétiques dans notre système lorsque les moteurs sont allumés et éteints. Ce circuit isole les systèmes et crée une sorte de barrière de bruit électrique entre les appareils. Ce circuit de dérivation utilise l'opto-isolateur ILD213T et des transistors discrets pour corriger la logique. Il dispose de deux canaux et est idéal pour une utilisation dans des circuits bruyants où les lignes de signal nécessitent une isolation électrique. Un opto-isolateur LED normal inverse la logique d'un signal. Nous avons ajouté quelques transistors sur ce circuit compact pour corriger cette inversion. Ce que vous appliquez aux broches IN sera reproduit sur les broches OUT, mais à une tension plus élevée.
