SparkFun FTDI - Module de base 5V

Carte de breakout pour le FTDI FT232RL IC USB-vers-série. Le brochage correspond aux câbles FTDI standard et fonctionne avec les Arduino d'origine ainsi que les clones Arduino 5V. L'adaptateur peut également être utilisé pour toutes les autres applications série. Cette version de la carte est livrée avec des connecteurs (femelles).

Le grand avantage de cette carte est que la broche DTR est utilisée à la place de la broche RTS. La connexion DTR permet de réinitialiser automatiquement l'Arduino lors du téléchargement d'un sketch. L'ennuyeux réinitialisation manuelle est évitée, ce qui est particulièrement pratique lorsque le projet ne prévoit pas ou ne dispose pas d'un bouton de réinitialisation.

Les avantages par rapport aux câbles FTDI incluent, entre autres, la possibilité de suivre la communication série grâce à des LEDs ainsi que la fonction de réinitialisation. Comme inconvénient, on peut noter qu'un câble USB supplémentaire avec connecteur MiniB est nécessaire.

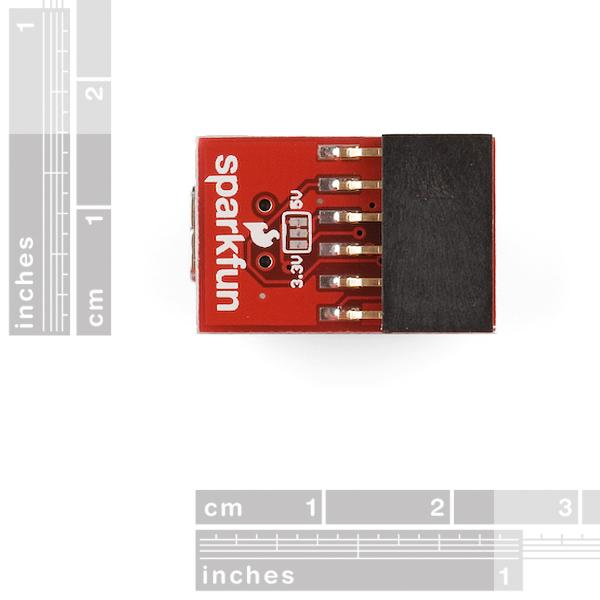

En tant que fonctionnalité supplémentaire, la carte peut être commutée de 5V à 3.3V (niveau d'alimentation et d'E/S) en déconnectant un cavalier.
