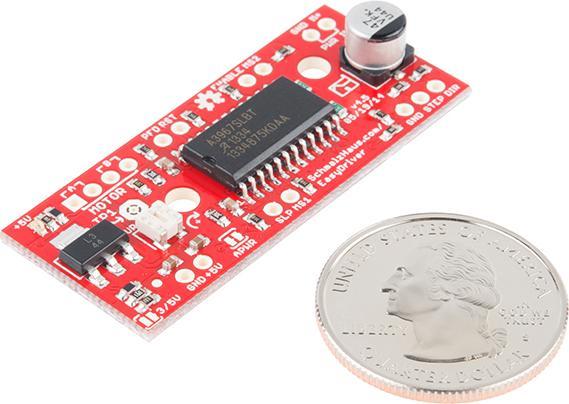

SparkFun EasyDriver

L'EasyDriver est compatible avec tout appareil capable d'envoyer un signal numérique de 0-5V (ou 3.3V si SJ2 est fermé). L'EasyDriver nécessite une tension d'alimentation de 7V à 30V pour faire fonctionner le moteur. L'EasyDriver dispose d'un régulateur de tension intégré pour l'interface numérique, qui peut fonctionner à 5V ou 3.3V. Connectez un moteur pas à pas à 4 fils et un microcontrôleur, et vous obtiendrez un contrôle de moteur de précision !

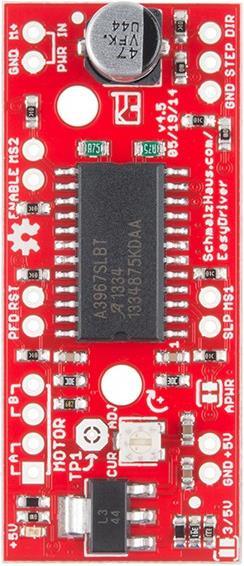

L'EasyDriver contrôle des moteurs bipolaires et des moteurs câblés en bipolaire, tels que des moteurs pas à pas à 4, 6 ou 8 fils. Dans cette version (v4.4), toutes les erreurs d'étiquetage sur le PCB ont été corrigées (ajustement min/max).

C'est la dernière version de l'EasyDriver V4, co-conçue avec Brian Schmalz. Elle offre beaucoup plus de flexibilité et de contrôle sur votre moteur pas à pas par rapport aux versions précédentes. Les broches de sélection de micro-pas (MS1 et MS2) du A3967 sont accessibles pour effectuer des ajustements sur la résolution de micro-pas. Les broches Sleep et Enable sont également accessibles pour encore plus de possibilités de contrôle.

Remarque : Ne connectez ni ne déconnectez un moteur lorsque l'EasyDriver est sous tension. Cela pourrait endommager de manière permanente le circuit intégré A3967.
