SparkFun Breakout régulateur Buck - 3.3V (AP3429A)

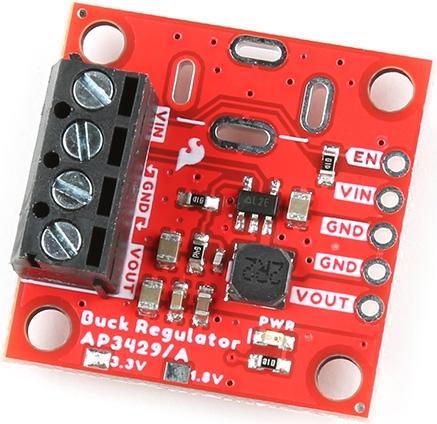

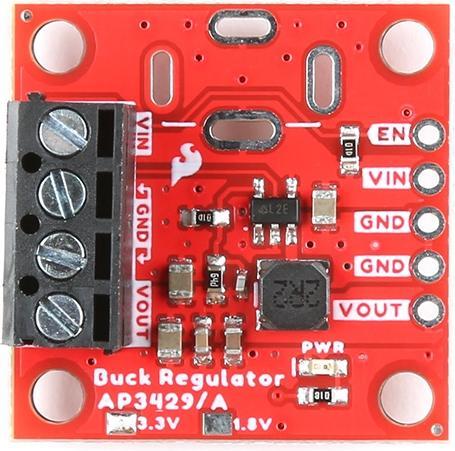

Le régulateur à découpage SparkFun 3.3V est équipé de l'AP3429A de Diodes Inc, un convertisseur DC-DC abaisseur de 2A avec une plage de tension d'entrée de 2.7V à 5.5V. Cette version pleine taille, de 1in x 1in, de nos cartes de régulateur à découpage est configurée pour fournir une sortie régulée de 3.3V (à partir d'une plage de tension d'entrée de 3.9V à 5.5V), contrôlée par une broche d'activation (EN). Pour dissiper l'excès de chaleur, un pad en cuivre de 0.6in x 0.5in est prévu pour attacher un dissipateur thermique au bas de la carte. En tant que régulateur à découpage de taille normale, des options supplémentaires pour connecter l'alimentation d'entrée et de sortie sont disponibles. Il y a un bornier à vis pré-assemblé pour une connexion non permanente, la possibilité de souder un connecteur à baril pour une alimentation externe, et cinq broches PTH pour créer une installation plus permanente. Nos régulateurs à découpage de taille normale sont également équipés d'une LED d'indication d'alimentation rouge qui s'allume lorsque la sortie d'alimentation est activée. Cette carte possède quatre trous de montage compatibles avec du matériel 4-40.

Caractéristiques :

• Carte à découpage :

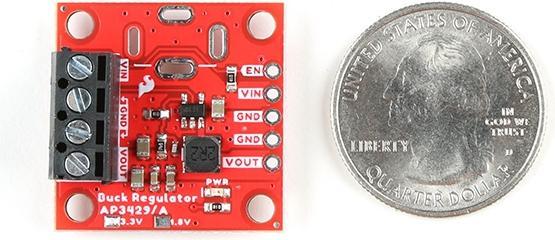

• Disposition PCB de 1in x 1in
• Trois options d'entrée/sortie d'alimentation :
• Bornier à vis 4 broches pré-assemblé
• Cinq broches PTH espacées de 0.1in
• Quatre emplacements plaqués pour un connecteur à baril DC (entrée uniquement)
• Connexions d'alimentation :
• VIN - Alimentation (3.9V à 5.5V)
• GND - Masse commune
• VOUT - Sortie (3.3V régulé)
• EN - Activation (tirer haut pour activer la sortie d'alimentation)
• Indicateur LED d'alimentation rouge

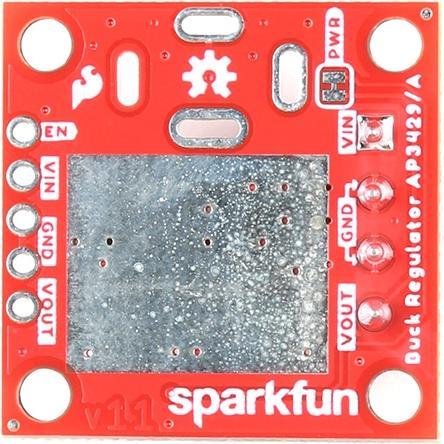

• Pad en cuivre plaqué de 0.5in x 0.6in (pour dissipateurs thermiques)

AP3429A :

• VIN : 2.7V à 5.5V
• VOUT : 0.6V à VIN
• Courant de sortie continu de 2A
• Courant de repos sans charge de 90µA
• Fréquence de commutation de 1MHz
• Circuits de protection :
• Protection contre sous-tension (UVLO)
• Protection contre surtension d'entrée
• Protection contre surintensité
• Limite de courant de crête cycle par cycle
• Arrêt thermique (160°C/320°F).
