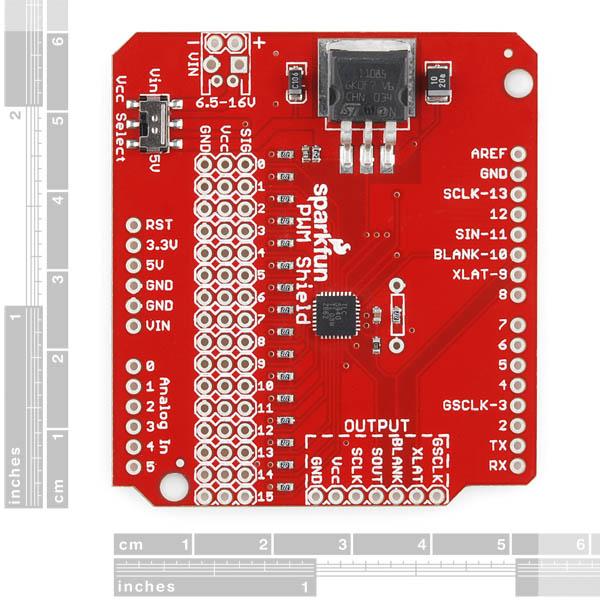

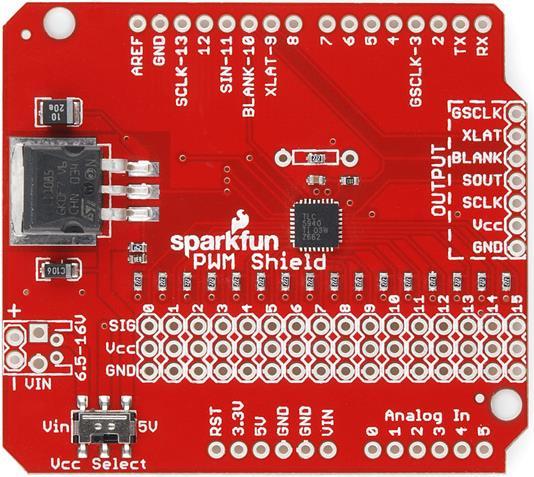

SparkFun Bouclier PWM

Bouclier Arduino avec un pilote PWM TLC5940. Avec ce bouclier, vous ajoutez 16 sorties PWM supplémentaires à votre Arduino, par exemple pour des affichages LED, des rétroéclairages ou des servos.

Les 16 sorties PWM sont accessibles via des connecteurs standards de 2,54 mm avec GND et VCC. Les broches de sortie du TLC5940 sont également accessibles, permettant de connecter d'autres TLC5940 en chaîne (Daisy Chain).

Remarques : Bien que les connecteurs PWM à 3 broches aient un espacement de 2,54 mm, l'espacement entre les différents connecteurs est légèrement plus grand, ce qui permet de brancher plusieurs servos côte à côte sans contrainte. De plus, chaque sortie est équipée d'une résistance Pull-Up de 2,2 kΩ. Enfin, une résistance SMD de 2,2 kΩ sur la broche Iref fixe le courant de sortie à 17,8 mA - il y a également de la place pour une résistance supplémentaire (Through-Hole) afin d'augmenter le courant si nécessaire. Pour le calcul de la résistance, veuillez vous référer aux schémas.

Comme d'habitude, nous fournissons gratuitement 2 paires de connecteurs empilables (non inclus dans l'emballage d'origine).
