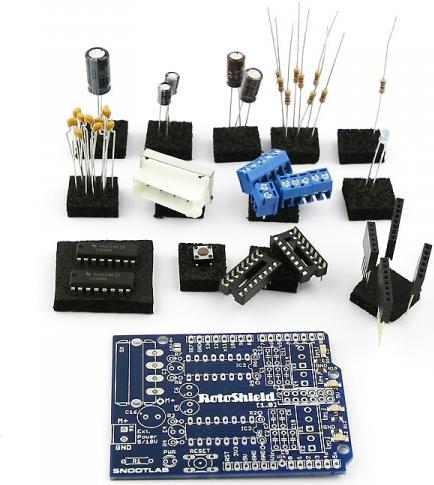

Snootlab Kit Rotoshield

Mettez votre électronique en mouvement !

Un shield de pilote de moteur pour Arduino Uno, Mega et Duemilanove.

Utilisez le circuit intégré L293DNE (Quad Half H-Bridge), qui offre : 0,6 A par pont (1,2 A en pointe) avec protection thermique et diodes de roue libre intégrées.

Moteurs à courant continu de 4,5 V à 20 VDC.

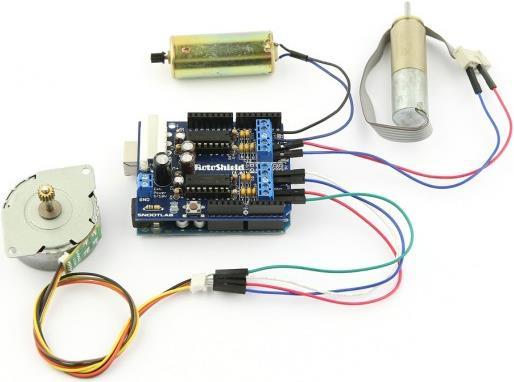

• Peut contrôler jusqu'à quatre moteurs à courant continu avec vitesse réglable individuellement (256 niveaux).
• Peut contrôler jusqu'à 2 moteurs pas à pas.

Caractéristiques principales :

• 4 LED bi-couleur pour indiquer la direction de rotation de chaque moteur.
• Bus I2C pour minimiser le nombre de broches de sortie numériques utilisées.
• Seules 4 sorties PWM Arduino et 2 entrées analogiques sont utilisées.
• Programmation facile grâce à la bibliothèque développée pour ce shield.
• Résistances pull-down pour désactiver les moteurs au démarrage.

• 2 bornes à vis pour simplifier le câblage vers les moteurs.
• 1 borne à vis pour l'alimentation du moteur.
• Connecteur d'alimentation ATX sur la carte. L'ATX 12VDC peut être utilisé pour l'alimentation des moteurs.
• 8 sorties supplémentaires disponibles sur 16 niveaux d'intensité PWM.
• Contrôlez des capteurs et des sorties en utilisant le même shield.

Le bouton de réinitialisation Arduino remet le shield à zéro.

Compatible avec Arduino Uno, Uno CMS, Duemilanove et Mega.
