Snootlab Kit I2C Power Protoshield V2

Deuxième version du protoshield - Prise en charge de l'Arduino 1.0.

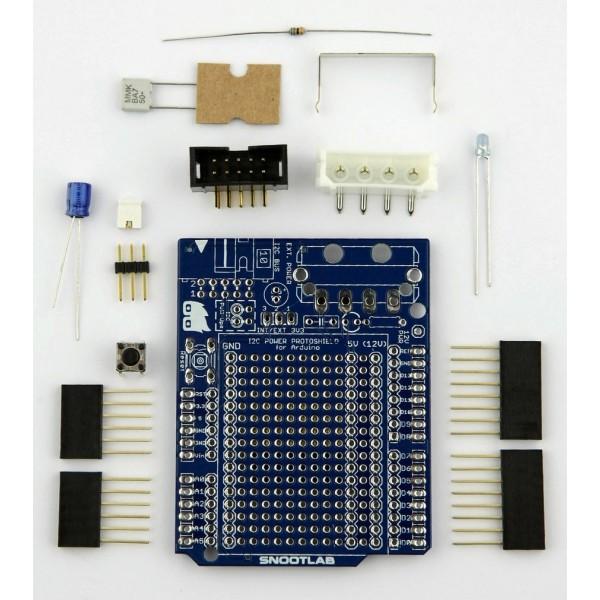

Conçu pour un prototypage facile avec Arduino (carte USB Arduino - Duemilanove, Uno, ... et Arduino Mega ou Pro), ce kit vous permet de réaliser vos projets simplement.

Le circuit imprimé a les dimensions exactes de l'Arduino Duemilanove et Uno, facilitant l'installation de projets électroniques ; il dispose d'une zone de soudure qui vous permet d'intégrer facilement les composants supplémentaires nécessaires.

Les connecteurs empilables relient tous les signaux de l'Arduino et les rendent disponibles pour vos prototypes.

Deux emplacements d'extension sont disponibles :

* Un connecteur Molex peut relier votre installation Arduino à une alimentation ATX de PC standard, permettant ainsi à votre Arduino d'être facilement autonome.
* Un connecteur HE10 pour ajouter un bus I2C afin de communiquer avec un grand nombre de dispositifs prenant en charge ce format, permettant à votre Arduino une communication étendue.

Une LED indique l'état de la carte, et le bouton de réinitialisation de l'Arduino est accessible via le protoshield.

La carte peut également inclure une mini plaque à pain avec 170 trous pour un montage temporaire.

De plus, un régulateur 3,3V est présent, sélectionnable par jumper sur le protoshield, et capable de fournir plus de courant que l'Arduino. Cette fonctionnalité est particulièrement intéressante pour de nombreux dispositifs I2C.

Pour les utilisateurs avancés : Si l'Arduino est alimenté par un PC ATX, un boîtier avec des puces en 12V peut être utilisé (si sélectionné par le pont de soudure sous le protoshield). Cela vous permet de contrôler des dispositifs 12V, idéaux pour le contrôle de ventilateurs à transistor, de moteurs, de lampes, de bandes LED, de relais, etc.
