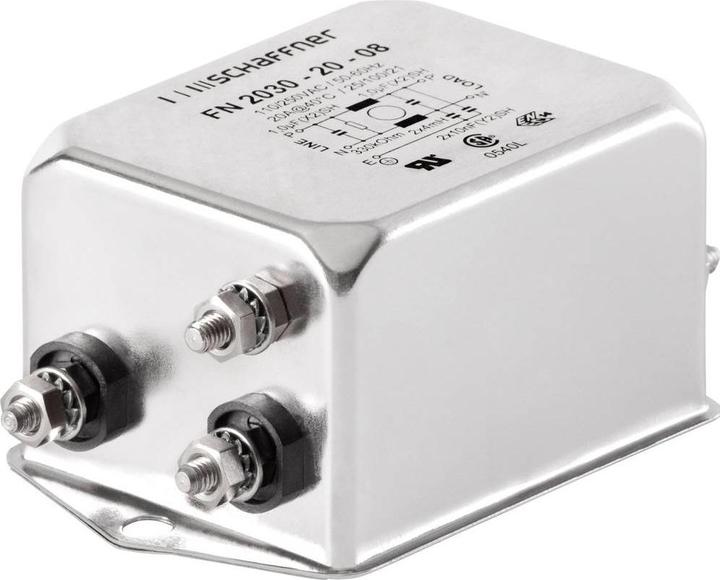

Schaffner EMV Chur

Courant nominal max. = 10A
Tension de fonctionnement max. = 250 V ac
Type de montage = Montage par bride
Type de connexion = Bande de soudure
Nombre d'états = Monostade
Fréquence de fonctionnement = 400Hz
Longueur = 85mm
Profondeur = 54mm
Hauteur = 30.3mm
Dimensions = 85 x 54 x 33.3mm
Température de fonctionnement min. = -25°C
Température de fonctionnement max. = +100°C
Résistance = 680kΩ

UL 1283, CSA 22.2 No. 8 1986, EN 133 200, IEC 60939. Série FN2030. Gamme Premium des filtres EMI de Schaffner. Les filtres à deux étages de la série FN2030 sont conçus pour un montage facile et rapide dans le châssis. Tous les filtres offrent une performance d'atténuation exceptionnelle basée sur des inductances avec un matériau de noyau à haute perméabilité et un excellent comportement thermique. Utilisables dans une large gamme d'applications telles que les appareils électriques et électroniques, l'électronique grand public, les appareils électroménagers et médicaux, les systèmes de traitement de données électroniques ainsi que diverses applications sujettes aux interférences nécessitant de bonnes performances de filtrage. Atténuation avec filtre haute performance, haute atténuation en mode différentiel. Versions médicales optionnelles (Type B) et versions de sécurité (A). Protection contre les surtensions optionnelle (Type Z). Différentes options de connexion permettent de choisir le type de connexion souhaité. Tous les filtres de la série FN2030 sont disponibles avec une protection optionnelle contre les impulsions de surtension. Les filtres de la série FN2030 sont également disponibles en tant que filtres à deux étages (série FN2090) pour des environnements très sujets aux interférences.
