Saleae Logic Pro 8 Analyseur logique USB

Logic de Saleae sont de petits analyseurs logiques raffinés qui aident les développeurs embarqués à détecter des erreurs. Le principal atout de ce petit outil est sa facilité d'utilisation : il suffit de le connecter par USB, de lancer le logiciel, de faire quelques réglages de base - et c'est parti !

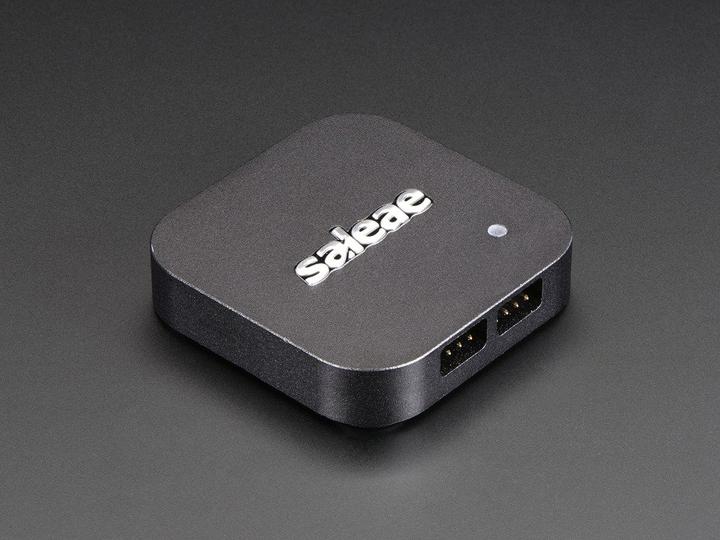

Jusqu'à présent, les analyseurs logiques avaient la réputation d'être compliqués et encombrants. Saleae Logic prouve qu'il en est autrement. Au lieu d'un enchevêtrement de fils et de boîtiers volumineux, ces petits analyseurs offrent un boîtier esthétiquement agréable en matériaux de haute qualité avec juste assez d'espace pour les deux connecteurs (Mini-USB et connecteur de signal à 18 broches).

Le logiciel est compatible avec Windows (XP, Vista (32/64 bits), 7 (32/64 bits), 8 (32/64 bits), 10 (32/64 bits), Mac (Tiger, Leopard) ainsi que Linux (32/64 bits).

Détails techniques :

Entrées numériques/analogiques : 8
Connexion : USB 3.0
Dimensions : 53 x 53 x 12 mm
Poids : 60 g

Numérique :
Taux d'échantillonnage (max) : 500 MS/s
Signal numérique le plus rapide : 100 MHz
Profondeur d'échantillon : 10+ milliards
Niveaux logiques supportés : 1.2V - 5.5V
Fonctionne avec RS-232, 422/3, 485 : oui
Tensions de seuil : sélectionnables 0.6V / 0.9V / 1.65V

Analogique :
Taux d'échantillonnage (max) : 50 MS/s
Bande passante (-3dB) : 5 MHz
Nombre de bits : 12
Plage de tension d'entrée : -10V à 10V.
