Purecrea Interface I2C PCF8574 pour écran LCD
Offre de
Livraison gratuite à partir de 50.–

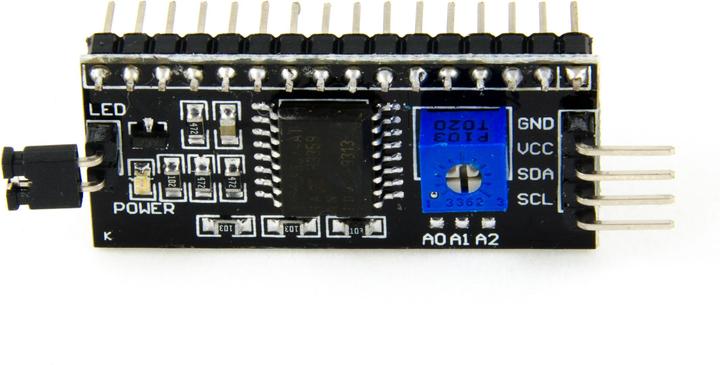

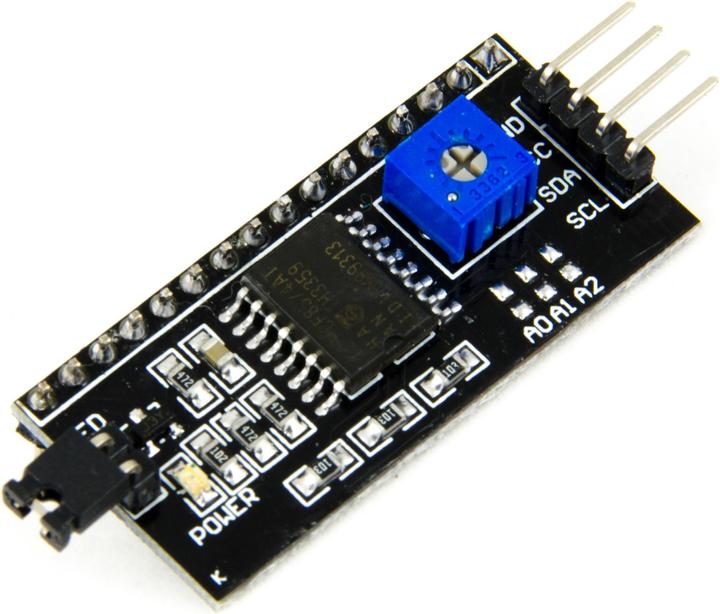

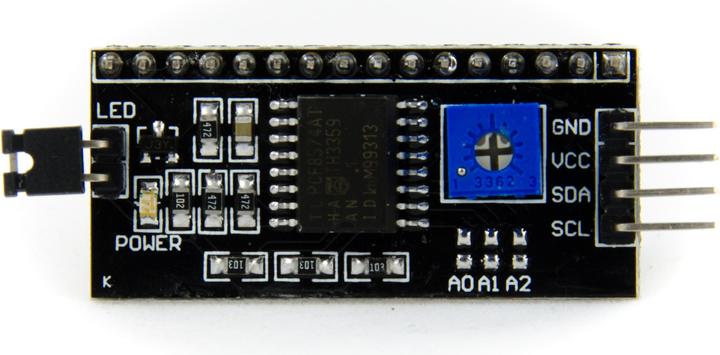

Le module d'interface I2C simplifie considérablement le contrôle des écrans LCD 1602 et 2004. Normalement, pour contrôler les écrans, vous avez besoin de 6 E/S de l'Arduino et d'un fil pour régler le contraste. Il faut également une alimentation de 5V et une masse (soit un total de 9 connexions). Avec le module d'interface I2C, vous n'avez besoin que de 2 lignes de contrôle, de l'alimentation 5V et de la masse (soit seulement 4 connexions au total). Le module d'interface LCD est adressé via le bus I2C en fonction de l'adresse configurée. Par défaut, le module est réglé sur l'adresse 0x27. L'adresse peut être modifiée en soudant des ponts sur A0, A1 et A2 dans la plage de 0x20 à 0x27. Par exemple, si vous souhaitez utiliser l'adresse 0x24, vous devez souder les ponts sur A1 et A2. Le contraste de l'écran LCD peut être réglé à l'aide du potentiomètre bleu sur le module. L'éclairage de fond LCD peut être désactivé en retirant le cavalier "LED". Il existe déjà une bibliothèque Arduino prête à l'emploi pour le contrôle, que vous pouvez trouver dans le gestionnaire de bibliothèques sous "LiquidCrystal_I2C".
Voici une aide pour régler l'adresse I2C (1 = pont non soudé, 0 = pont soudé) :
A0 A1 A2 Hex
1 1 1 0x38
0 1 1 0x39
1 0 1 0x3A
0 0 1 0x3B
1 1 0 0x3C
0 1 0 0x3D
1 0 0 0x3E
0 0 0 0x3F
Détails techniques :
Tension de fonctionnement : 5V
Chip : Philips PCF8574AT
Adresse standard I2C : 0x3F
Plage d'adresses I2C : 0x38 – 0x3F
Compatible avec LCD : 1602 et 2004
Couleur : Noir
Taille : 53 x 20mm
Poids : 5g
Contenu de la livraison :
1x interface I2C pour écran LCD.
Numéro d'article | 34239655 |
Fabricant | Purecrea |
Catégorie | Accessoires pour carte de développement |
Date de sortie | 17/5/2023 |
Couleur | Noir |
Couleur exacte | Noir |
Carte de développement Type d'accessoire | Carte de développement Heatsink |
Pays d'origine | Chine |
CO₂-Emission | |
Contribution climatique |
Article(s) par unité de vente | 1 x |
Contenu de la livraison | 1x interface I2C pour l'affichage LCD |
Longueur | 5.30 cm |
Largeur | 5.30 cm |
Hauteur | 2 cm |
Poids | 5 g |
