Phoenix Contact Bornes pour circuits imprimés

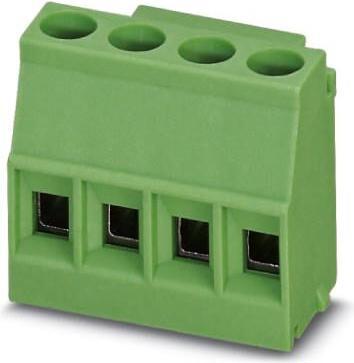

Connexion PCB Phoenix Contact cl. MKDSO 2.5/4-L

Fabricant : Phoenix Contact
Désignation : Connexion PCB cl. Combicon
Type : MKDSO 2.5/4-L
Hauteur : 21,25 mm
Nombre de connexions électriques : 4
Nombre de niveaux : 1
Espacement des broches : 5 mm
Angle connexion PCB/conducteur : Autre
Courant nominal (In) : 24 A
Tension nominale : 400 V
Tension d'impulsion nominale : 4 kV
Catégorie de surtension : III
Degré de pollution : 2
Type de connexion du conducteur : Connexion à vis
Section de conducteur connectable solide : 0,14 à 2,5 mm²
Section de conducteur connectable flexible avec manchon : 0,25 à 2,5 mm²
Section de conducteur connectable flexible sans manchon : 0,14 à 2,5 mm²
Section de conducteur connectable toronné : 0,14 à 0,75 mm²
Type de connexion PCB : Autre
Matériau de la surface de connexion : Étain
Diamètre de la broche de connexion : 1,4 mm
Longueur de la broche : 3,5 mm
Matériau du corps isolant : Autre
Couleur du boîtier : Vert
Classe d'inflammabilité du matériau isolant selon UL 94 : V0
Température de fonctionnement : -40 à 105 °C
Type de montage PCB : Contact de terminal
Type de bande : Carton (pour SMD)

Détails supplémentaires :
Bloc de bornes PCB, courant nominal : 24 A, tension nominale (III/2) : 400 V, section nominale : 2,5 mm², nombre de potentiels : 4, nombre de rangées : 1, nombre de pôles par rangée : 4, famille d'articles : MKDSO 2.5/..-L, dimension de grille : 5 mm, type de connexion : Connexion à vis avec manchon de tension, montage : Soudage en onde, direction de connexion conducteur/platine : 0 °, couleur : Vert, disposition des broches : Brochage linéaire, longueur de broche [P] : 3,5 mm, nombre de broches à souder par potentiel : 1, type d'emballage : Emballé dans un carton. Article avec sortie de broche latérale gauche, EAN : 4017918136826.
