OEM Tal220

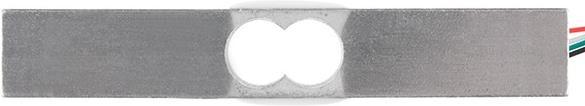

Cette cellule de charge à barre droite, parfois appelée jauge de contrainte, peut convertir jusqu'à 10 kg de pression (force) en un signal électrique.

Chaque cellule de charge mesure la résistance électrique qui change en réponse à la contrainte (par exemple, pression ou force) appliquée à la barre et qui est proportionnelle à celle-ci. Avec cette jauge, vous pourrez déterminer le poids d'un objet, si le poids d'un objet change au fil du temps, ou si vous avez simplement besoin de détecter la présence d'un objet en mesurant la contrainte ou la charge appliquée à une surface.

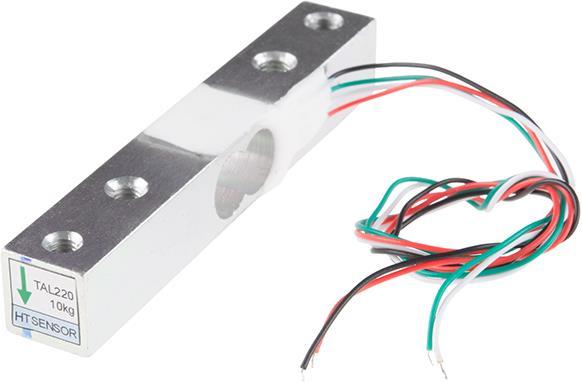

Chaque cellule de charge à barre droite est fabriquée en alliage d'aluminium et est capable de lire une capacité de 10 kg. Ces cellules de charge possèdent quatre jauges de contrainte qui sont connectées en formation de pont de Wheatstone. Le code couleur sur le câblage est le suivant : rouge = E+, vert = O+, noir = E-, et blanc = O-. De plus, ces cellules de charge offrent un indice de protection IP66 et disposent de deux trous traversants de taille M4 et de deux de taille M5 pour des fins de montage.
