Niedax NIE KWAT 300 Adaptateur de serrage ignifuge

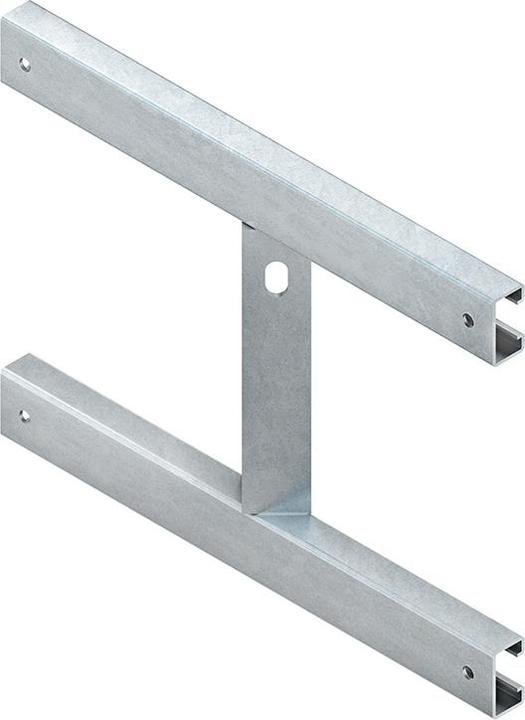

Niedax Adaptateur de serrage KWAT 300

Fabricant : Niedax
Désignation : Adaptateur de serrage
Type : KWAT 300
Matériau : Acier
Acier inoxydable, décapé : non
Qualité du matériau : autre
Protection de surface : galvanisé à chaud

L'adaptateur de serrage Niedax KWAT 300 est un adaptateur de serrage pour une configuration de bras à 45° sur des poutres en T avec une largeur de flasque de 300 mm. Il est livré avec des accessoires de fixation pour le montage du bras sur l'adaptateur de serrage. Les accessoires de serrage nécessaires pour les poutres en T, tels que 4 x HK 610/... et 4 x HSK..., doivent être commandés séparément.

En général, les bras doivent d'abord être fixés à l'adaptateur. Pour les adaptateurs à 45°, la longueur des bras nécessaires dépend des conditions locales et des pièces à utiliser. La fixation par serrage doit être symétrique, et les vis doivent être placées aussi près que possible du flasque.

Les données de capacité portante des bras utilisés s'appliquent. Pour les adaptateurs de serrage, ces données de capacité ne s'appliquent que si les surfaces des supports en T et des pinces de profilé sont en acier ou en acier galvanisé. Si le support de construction d'une connexion par serrage est recouvert d'une peinture, celle-ci doit être enlevée, sinon la capacité portante ne sera pas assurée.

Attention : Risque de glissement ! Si des supports en acier sont revêtus d'une peinture ignifuge, celle-ci ne doit pas être retirée sans consultation et autorisation écrite du client ou de la direction de construction. Dans tous les cas, l'introduction des charges dans la structure doit être coordonnée avec la planification ou la direction de construction.

Pour les bras suspendus et les bras muraux : KTCL..., KTC...
Pour les bras suspendus et les bras muraux : KTAC..., KTAL..., KTAM..., KTA = 600 mm (version F), KTA...E3/E5

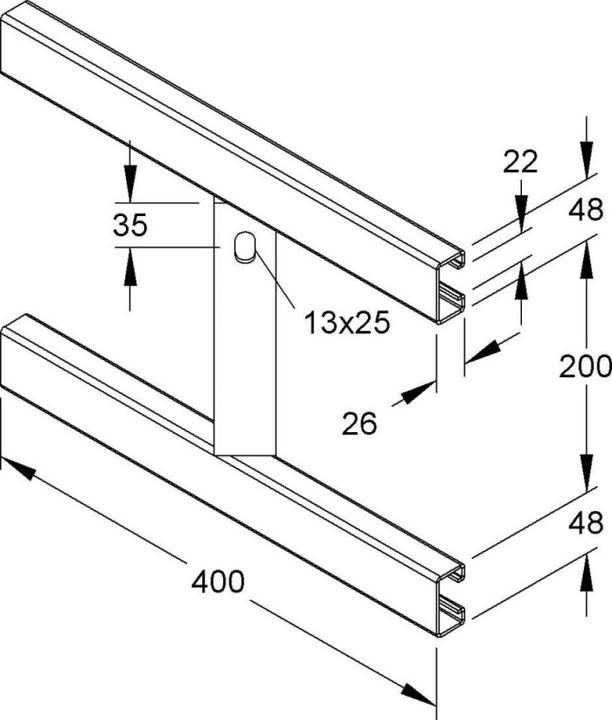

Dimensions (environ) H x L : 296 x 400 mm
Matériau : Acier, galvanisé à chaud selon DIN EN ISO 1461
Épaisseur du flasque de la poutre en mm : [information client requise]
EAN : 4013339838103.
