Niedax Adaptateur à pince KKAT 300

Niedax Adaptateur de serrage KKAT 300

Fabricant : Niedax
Désignation : Adaptateur de serrage
Type : KKAT 300
Matériau : Acier
Acier inoxydable, décapé : non
Qualité du matériau : autre
Protection de surface : galvanisé à chaud
Température d'utilisation : -20 à 120 °C

L'adaptateur de serrage Niedax KKAT 300 est conçu pour une configuration de bras en porte-à-faux à 90° sur des poutres en T avec une largeur de flasque de 300 mm. Il est livré avec des accessoires de fixation pour le montage du bras sur l'adaptateur de serrage. Les accessoires de serrage nécessaires pour les poutres en T, tels que 2 x GM 5030 M10 F, 2 x SK 10X... (= 8.8) et 2 x HSK..., doivent être commandés séparément.

En général, les bras doivent d'abord être fixés à l'adaptateur. La fixation par serrage doit être symétrique, et les vis doivent être placées aussi près que possible du flasque. Les données de capacité de charge des bras utilisés s'appliquent. Pour les adaptateurs de serrage, ces données de capacité de charge ne s'appliquent que si, dans la zone de serrage, les surfaces des supports en T et des pinces de profilé sont en acier ou en acier galvanisé.

Si le support de construction d'une connexion par serrage est peint, cette peinture doit être enlevée, sinon la capacité de charge ne sera pas garantie. Il y a un risque de glissement ! Pour les supports en acier avec un revêtement ignifuge, celui-ci ne doit pas être retiré sans consultation et approbation écrite de l'acheteur ou de la direction de construction. Dans tous les cas, l'introduction des charges dans la structure doit être coordonnée avec la planification ou la direction de construction.

Pour les bras suspendus et les bras muraux : KTCL..., KTC...
Pour les bras suspendus et les bras muraux : KTAC..., KTAL..., KTAM..., KTA...

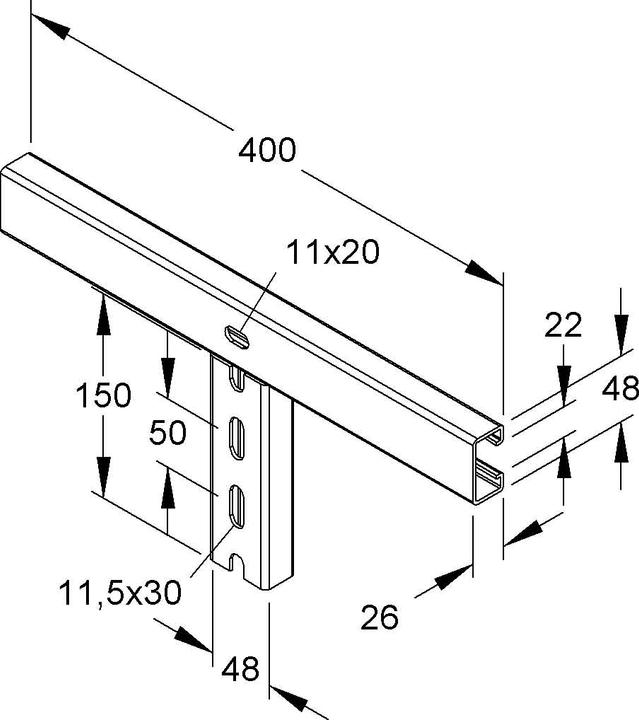

Dimensions (environ) H x L : 198 x 400 mm
Capacité de charge F à L/2 du bras : 1,5 kN
Matériau : Acier, galvanisé à chaud selon DIN EN ISO 1461
Épaisseur du flasque de la poutre en mm : [Indication du client requise]
EAN : 4013339815708.
