Moxa MGATE MB3170-S-SC-T - Passerelle Modbus étendue à 1 port et 1 100BaseF(X) monomode

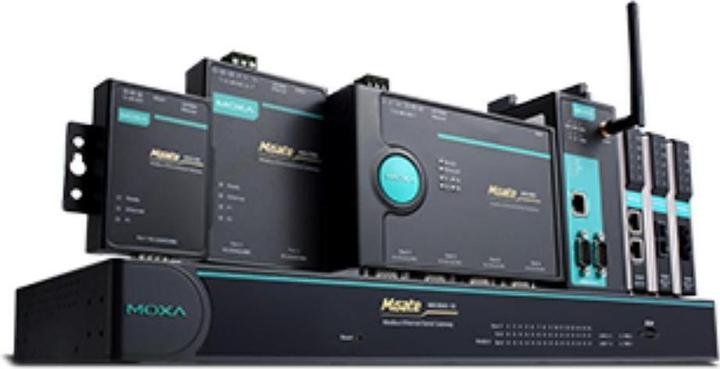

Passerelles Modbus TCP

Que ce soit pour des ports série uniques ou multiples, les solutions de passerelles Modbus TCP de Moxa convertissent les données sur les réseaux entre Modbus RTU/ASCII, Modbus TCP, DNP3, CANopen, J1939, PROFIBUS, BACnet/IP, IEC 101/104, IEC 61850 et EtherCAT, permettant une configuration, un dépannage et une conversion rapides et faciles.

Passerelle Modbus améliorée avec 1 port disposant d'une connexion fibre optique monomode 100BaseF(X) (connecteurs SC), température de fonctionnement de -40 à 75°C.

Interface Ethernet :

• Ports 10/100BaseT(X) (connecteur RJ45)
• 2 (1 IP, cascade Ethernet)
• Connexion Auto MDI/MDI-X
• Protection par isolation magnétique (1,5 kV intégré)
• Fibre optique

Fonctions logicielles Ethernet :

• Protocoles industriels
• Client Modbus TCP (maître)
• Serveur Modbus TCP (esclave)
• Options de configuration
• Console Web (HTTP/HTTPS)
• Outil de recherche de périphériques (DSU)
• Gestionnaire MGate
• Outil MCC
• Console Telnet
• Gestion
• ARP
• Client DHCP
• DNS
• HTTP
• HTTPS
• SMTP
• SNMP Trap
• SNMPv1/v2c/v3
• TCP/IP
• Telnet
• UDP
• Client NTP
• MIB
• RFC1213, RFC1317
• Gestion du temps
• Client NTP

Fonctions de sécurité :

• Authentification
• Base de données locale
• Chiffrement
• HTTPS
• AES-128
• AES-256
• SHA-256
• Protocoles de sécurité
• SNMPv3
• HTTPS (TLS 1.2)

Interface série :

• Nombre de ports : 1
• Connexion : connecteur DB9 pour RS-232 et bornier pour RS-422/485
• Normes série : RS-232/422/485 (sélectionnable par logiciel)
• Débit en bauds : 50 bps à 921,6 kbps
• Bits de données : 7, 8
• Parité : Aucune, Paire, Impaire, Espace, Marque
• Bits d'arrêt : 1, 2
• Contrôle de flux : DTR/DSR, Basculer RTS (uniquement RS-232), RTS/CTS
• Résistance Pull High/Low pour RS-485 : 1 Kilo-Ohm, 150 Kilo-ohms
• Résistance de terminaison pour RS-485 : 120 ohms
• Contrôle de direction des données RS-485 : ADDC (contrôle automatique de direction des données)

Signaux série :

• RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w : Data+, Data-, GND
• RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND

Fonctions logicielles série :

• Protocoles industriels
• Maître Modbus RTU/ASCII
• Esclave Modbus RTU/ASCII

Modbus (Transparent) :

• Nombre maximum de connexions client : 32.
