Metz Connect Passerelle Modbus TCP

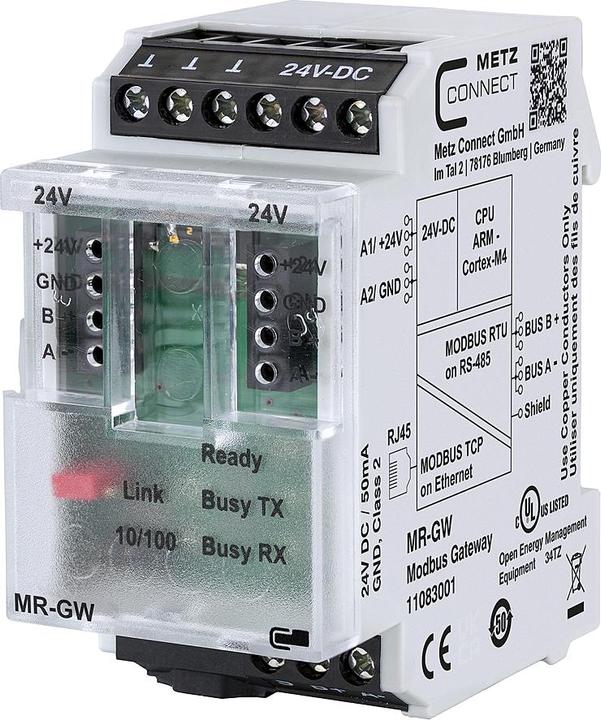

Le MR-(F)-GW est une passerelle Modbus RTU / Modbus TCP compacte. Elle permet un échange de données bidirectionnel entre des appareils de terrain Modbus RTU et un maître Modbus TCP (client). Le MR-(F)-GW peut fonctionner en deux modes : soit comme une passerelle transparente en mode Modbus RTU over TCP, soit comme un convertisseur de protocole (mode Modbus TCP).

Grâce à deux bornes de connexion à 4 pôles situées à l'avant de l'appareil et à un connecteur de pont, la passerelle MR peut être connectée à des appareils Modbus RTU de METZ CONNECT. Un serveur web intégré est utilisé pour la paramétrage, la gestion et la surveillance des deux interfaces (Ethernet / RS485). L'interface web est également utilisée pour mettre à jour le firmware.

La passerelle MR est conçue pour un montage décentralisé dans des sous-distributions électriques ou dans des armoires de commande sur rail DIN TH35 selon la norme IEC 60715. Elle permet l'accès simultané de 32 clients Modbus TCP et l'échange de données bidirectionnel entre des appareils esclaves Modbus RTU et un maître Modbus TCP (client).

Les protocoles pris en charge sont Modbus RTU over TCP (passerelle transparente), Modbus TCP/IP v1.0b et HTTP 1.0. La configuration intuitive et indépendante du logiciel se fait via l'interface web. Il existe une recherche simple d'appareils Modbus RTU de METZ CONNECT sur le bus RS485 et une connexion rapide des appareils Modbus RTU de METZ CONNECT grâce à une technologie de connecteur de pont éprouvée.

L'appareil offre une séparation galvanique à 3 voies (RS485-Ethernet-Alimentation) ainsi qu'une surveillance de l'état de la communication TCP et RS485.
