Metz Connect Codeur analogique

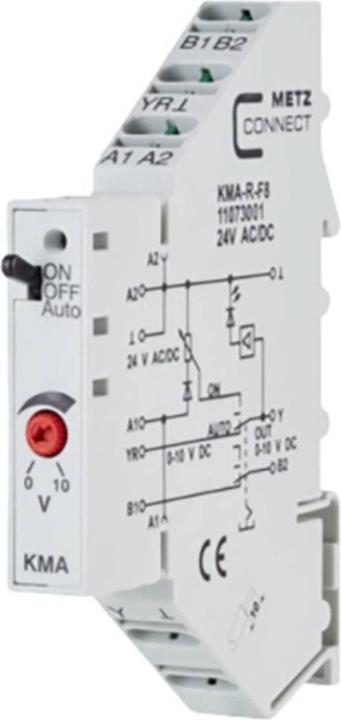

Metz Connect Transmetteur analogique 11073001

Fabricant : Metz Connect
Désignation : Transmetteur analogique KMA-R-F8
Type : 11073001
Bidirectionnel : Non
Isolation galvanique : Sans
Consommation nominale : 19 mA

Le transmetteur analogique est utilisé pour le réglage manuel des grandeurs de commande, par exemple pour les volets de mélange, les positions de vannes, les valeurs de température, etc. Le module peut être contrôlé par deux modes de fonctionnement, qui sont réglés via l'interrupteur à trois positions (ON, OFF, AUTO) sur le devant. La position de l'interrupteur est renvoyée par les bornes de contact de commande externes B1 et B2.

Position de l'interrupteur ON : La grandeur de commande peut être réglée à l'aide du potentiomètre à l'avant. Le signal de sortie de 0 à 10 V est disponible à la borne Y.

Position de l'interrupteur AUTO : La grandeur de commande est transmise sans changement à la sortie de grandeur de commande Y via la borne YR.

Connexion avec bornes à ressort (Push-In), générateur de consigne, niveau de commande manuel avec retour d'information, luminosité LED proportionnelle à la grandeur de commande, protection contre les tensions inverses.
