Mars MA-WD56-DP16B - 16 dBi - 4.9 - 6.1 GHz - 16 dBi - 50 Ohm - 90° - 8

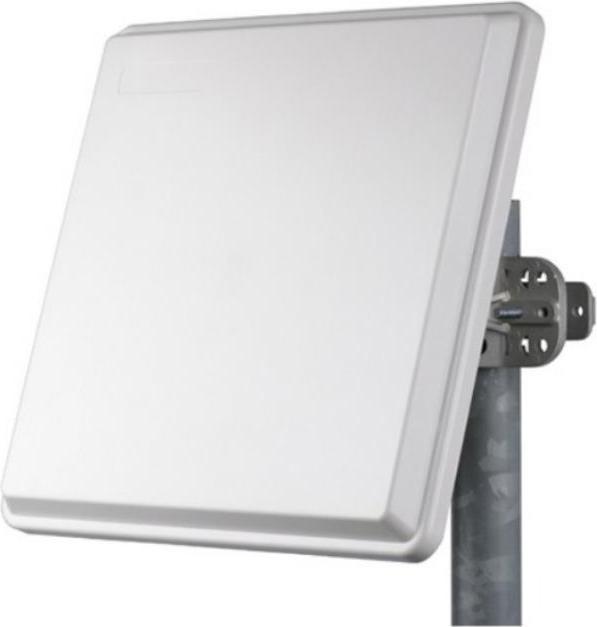

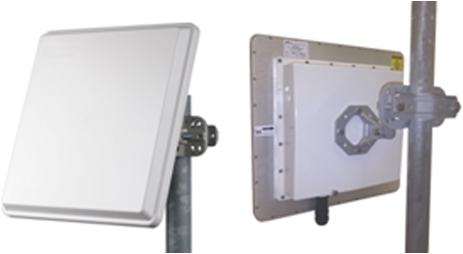

MARS MA-WD56-DP16B - Antenne de station de base à double polarisation, 90°

L'antenne sectorielle à double polarisation large bande MARS 90° offre une solution économique pour les applications de WLL, WLAN, H-LAN, ISM, UNII, sécurité publique, réseaux maillés municipaux et point à multipoint à grande échelle.

Caractéristiques supplémentaires :

• Performance stable avec un gain de 16 dBi
• Taille compacte permettant une intégration facile dans n'importe quel environnement
• Support incliné permettant une installation rapide et facile
• Radôme protégé contre les UV, adapté aux installations dans des environnements difficiles

Électrique :

• Plage de fréquence : 4,9 - 6,1 GHz
• Gain, typique : 16 dBi
• VSWR, max. : 1,7:1
• Polarisation : Double, verticale et horizontale
• Largeur de faisceau à 3 dB, plan H, typique : 90°
• Largeur de faisceau à 3 dB, plan E, typique : 8°
• Lobe latéral, min. : V-pol. ETSI EN 302 085 V1.2.3 – CS2 ; H-pol. ETSI EN 302 085 V1.2.3 – CS3
• Polarisation croisée, typique : -15 dB
• Rapport avant-arrière, min. : -30 dB
• Isolation port à port, typique : -30 dB
• Puissance d'entrée, max. : 10 Watt
• Impédance d'entrée : 50 Ohm
• Protection contre la foudre : Mise à la terre DC

Mécanique :

• Dimensions (H x L x P) : 370 x 370 x 40 mm (14,5" x 14,5" x 1,6")
• Poids : 2 kg
• Connecteur (sans boîtier) : 2x N-type, femelle
• Connecteur (avec boîtier) : 2x SMA
• Plan arrière : Aluminium protégé par passivation chimique
• Radôme : Polycarbonate protégé contre les UV
• Boîtier - grand : 287 x 287 x 68 mm (dimension externe)
• Support : Support MNT-22

Environnemental :

• Plage de température de fonctionnement : -55°C à +65°C
• Vibration : Selon IEC 60721-3-4
• Charge de vent : 200 km/h (survie)
• Inflammabilité : UL94
• Étanchéité : IP-67
• Humidité : ETS 300 019-1-4, EN 302 085 (annexe A.1.1)
• Brouillard salin : Selon IEC 68-2-11
• Glace et neige : 25 mm radial (survie).
