Mars MA-WA56-DP25NB - 25,5 dBi - 4.9 - 5.875 GHz - 50 Ohm - Double polarisation - 1,7 :

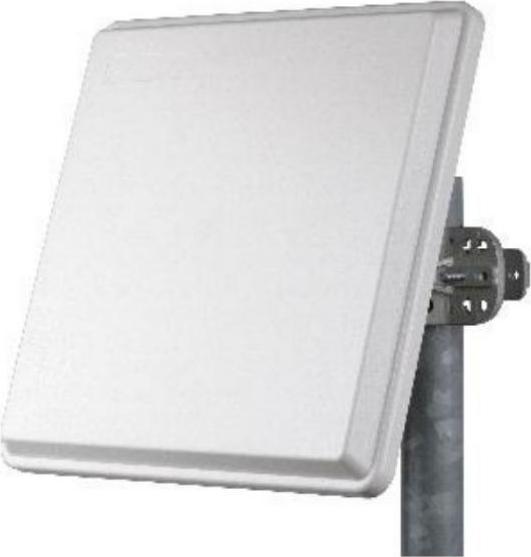

MARS MA-WA56-DP25NB - Antenne Abonnée Dual Polaire/Dual Inclinaison 4.9-5.875 GHz

L'antenne dual polaire de 5 GHz MARS a été conçue pour offrir une couverture complète pour la bande de fréquence de 5 GHz.

Caractéristiques supplémentaires :

• Inclinaison double si montée en diagonale
• Performance efficace et stable
• Rapport gain/taille élevé
• Construction légère et durable
• Radôme protégé des UV en polycarbonate, adapté aux installations en conditions climatiques difficiles

La solution d'enveloppe de l'antenne dual polaire de 5 GHz MARS comprend une antenne dual polaire de 5 GHz étanche et une enveloppe résistante aux intempéries avec des dispositions pour les ajustements Az/El. Cette solution permet aux WISP/intégrateurs de concevoir leur propre unité d'abonné étanche à faible coût, économisant sur les coûts élevés des intégrations radio d'antenne spéciales.

Électrique :

• Plage de fréquence : 4.9-5.875 GHz
• Gain : V-pol : 23.5 +/-1 dBi ; H-pol : 24.5 +/-1 dBi
• VSWR, max. : 1.7:1
• Polarisation : Dual polaire : Linéaire, vertical et horizontal ; Inclinaison double (optionnelle) : +/-45°
• Largeur de faisceau 3 dB, plan H, typique : 7° - 9°
• Largeur de faisceau 3 dB, plan E, typique : 7° - 9°
• Lobes latéraux, min. : ETSI TS3, TS4, TS5
• Polarisation croisée, typique : -25 dB
• Isolation port à port, typique : -30 dB
• Rapport avant/arrière, min. : ETSI TS3, TS4, TS5
• Puissance d'entrée, max. : 5 Watt
• Impédance d'entrée : 50 Ohm
• Protection contre la foudre : Mise à la terre DC

Mécanique :

• Dimensions (H x L x P) : 370 x 370 x 40 mm (14.5" x 14.5" x 1.6")
• Connecteur (sans enveloppe) : 2x N-type, femelle
• Connecteur (avec enveloppe) : 2x SMA femelle
• Poids : 1.8 kg
• Plan arrière : Aluminium protégé par passivation chimique
• Radôme : Polycarbonate protégé des UV
• Dimensions de l'enveloppe (externes) : 287 x 287 x 68 mm
• Dimensions de l'enveloppe (internes) : 260 x 260 x 45 mm (10.2" x 10.2" x 1.8")
• Dimensions de la plaque interne de l'enveloppe : 245 x 245 mm
• Hauteur de la carte PCB (de la base pour RF au plan arrière) : 55 mm
• Montage : Support MNT-22

Environnemental :

• Plage de température de fonctionnement : -40°C à +65°C
• Vibration : Selon IEC 60721-3-4
• Charge de vent : 200 km/h (survie)
• Inflammabilité : UL94
• Étanchéité :...
