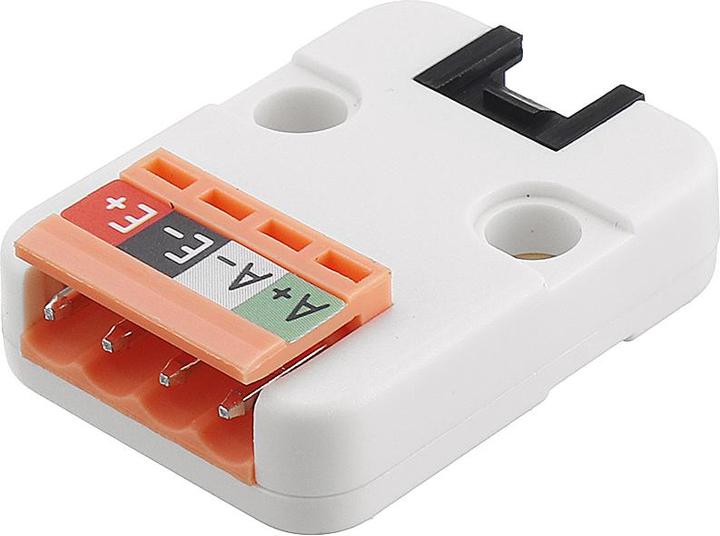

M5Stack Mini Weight Unit Amplificateur de cellule de charge

Cette unité de poids est équipée d'un capteur de pesage HX711 avec un convertisseur A/N 24 bits, spécialement conçu pour les balances électroniques. Le multiplexeur d'entrée sélectionne soit le canal A soit le canal B comme entrée différentielle pour le circuit amplificateur programmable à faible bruit. Le canal A peut être programmé avec un gain de 128 ou 64, ce qui correspond à une tension d'entrée différentielle de ±20 mV ou ±40 mV lorsque l'alimentation de 5V est connectée. Le canal B a un gain fixe de 32. Aucune programmation n'est nécessaire pour les registres internes. Connectez cette unité de poids au PORTA GROVE sur le M5Core ou le M5Stick.

Détails techniques :
Chip : HX711
Deux canaux d'entrée différentielle sélectionnables
Gain sélectionnable : 32, 64 ou 128
Contrôle numérique simple et interface série
Interface : Grove A

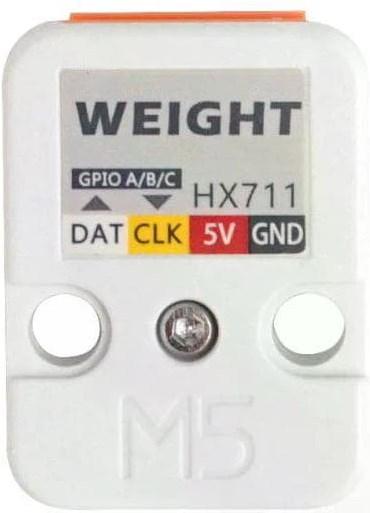

Broches utilisées : G22, G21 (broche DATA, broche CLOCK)
Fixation : Deux trous compatibles Lego
Connecteur : PH2.0 4 broches
Dimensions : 32 x 24 x 10.2 mm
Poids : 19.9 g

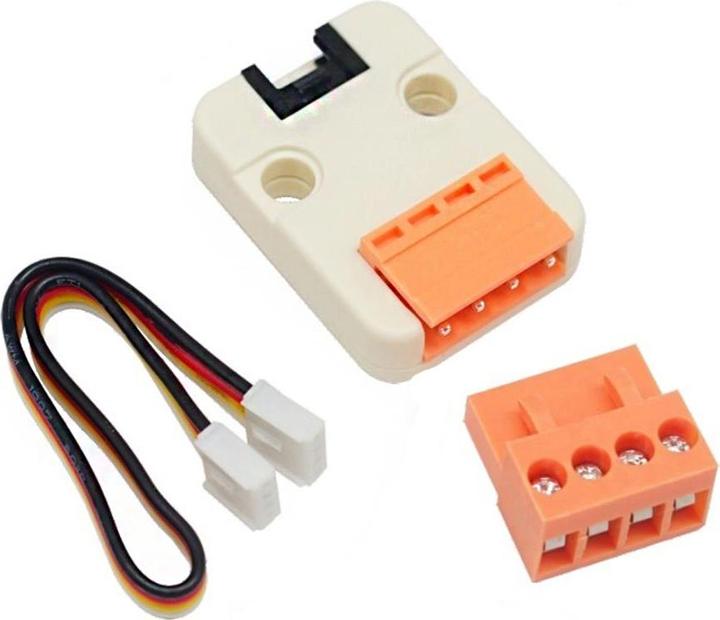

Contenu de la livraison :

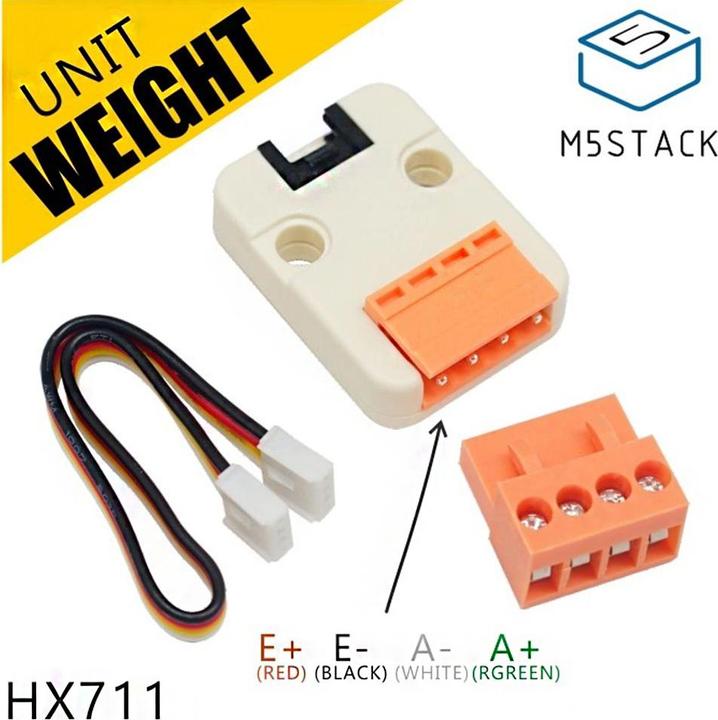

1x capteur de pesage M5Stack Mini Weight Unit HX711
1x câble GROVE de 20 cm

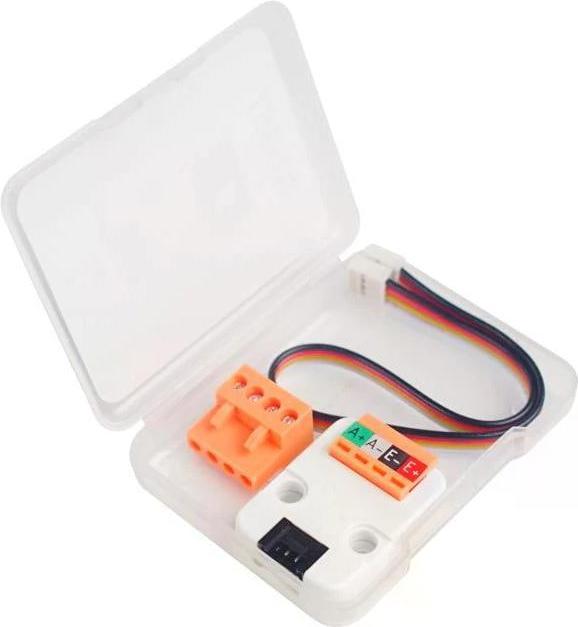

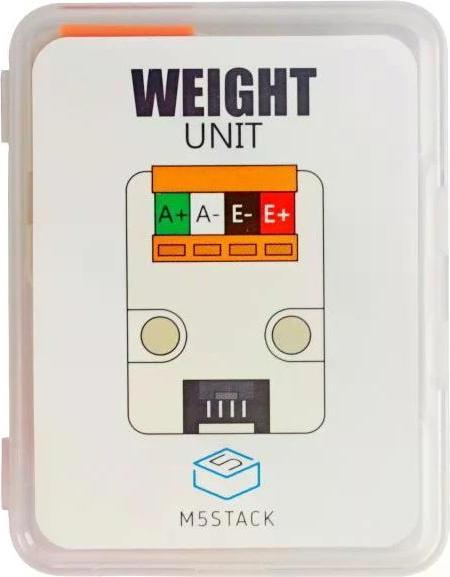

1x boîte de rangement.
