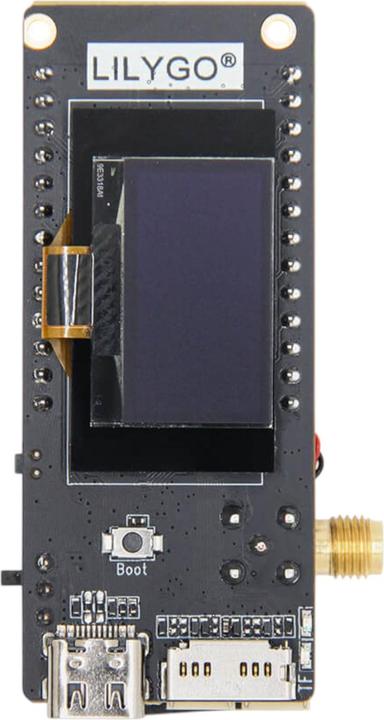

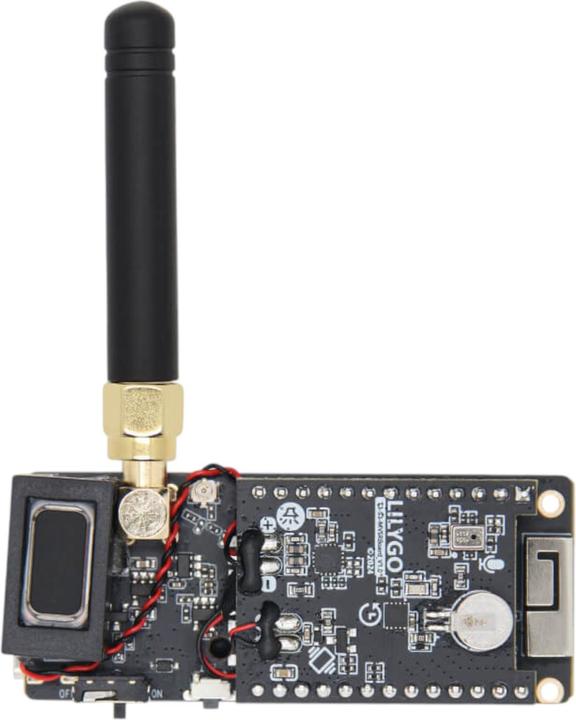

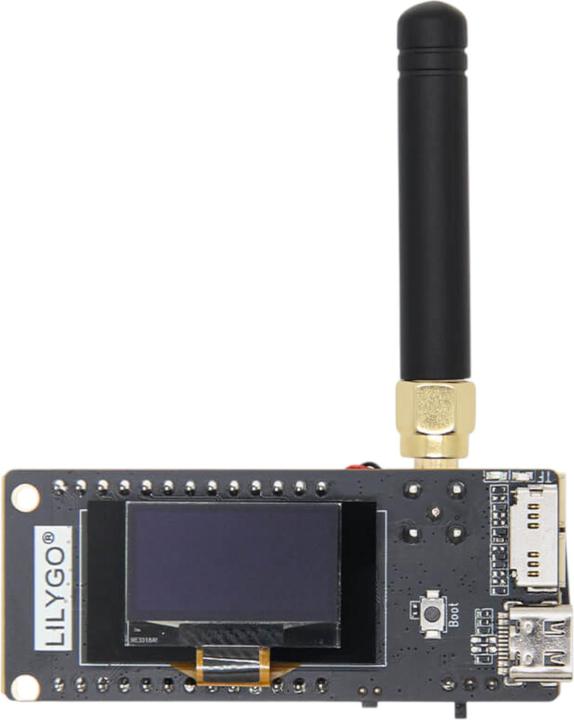

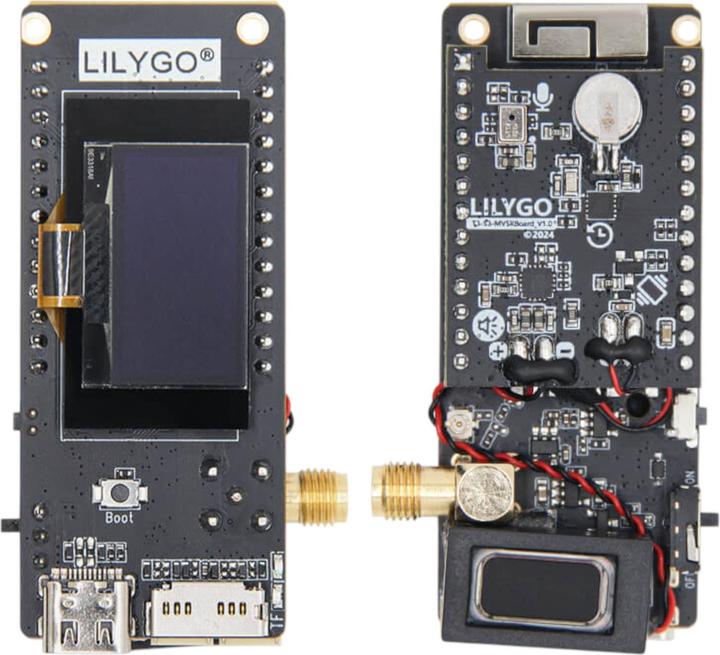

Lilygo T3-S3 MVSR LoRa-Entwicklungsboard 868 MHz

Le T3-S3 MVSR combine la carte de développement ESP32-S3 avec une extension MVSR pour l'audio, les vibrations et l'horloge en temps réel. Le microcontrôleur à double cœur offre une connectivité Wi-Fi et Bluetooth ainsi qu'un module LoRa SX1276 dans la bande de 868 MHz pour un transfert de données économe en énergie. L'écran OLED de 0,96 pouce avec une résolution de 128×64 pixels permet d'afficher les menus et les mesures de manière claire. L'amplificateur intégré MAX98357A alimente le haut-parleur, tandis qu'un microphone numérique et un moteur vibrant contrôlé par PWM assurent la transmission vocale et les retours haptiques. L'horloge en temps réel PCF85063ATL permet des données horodatées et prend en charge les modes veille. Une carte MicroSD est utilisée pour le stockage local, et un port USB-C ou une batterie LiPo de 3,7 V peut être utilisé pour l'alimentation. Grâce à la connexion U.FL, l'antenne de 868 MHz fournie peut être connectée, et les boutons de réinitialisation et de démarrage facilitent la programmation et le débogage.

Caractéristiques techniques :
Fabricant : LILYGO
SKU du fabricant : H596-01
Microcontrôleur : ESP32-S3FH4R2
Cœurs CPU : 2 × LX7, 240 MHz
Mémoire Flash : 4 Mo
PSRAM : 2 Mo
Normes sans fil : Wi-Fi 802.11 b/g/n, Bluetooth 5.0 LE
Transceiver LoRa : SX1276, 868 MHz
Interface LoRa : SPI
Affichage : OLED 0,96 pouce, 128 × 64 pixels
Chip haut-parleur : MAX98357A, I2S
Microphone : Numérique (MSM261S4030H0R ou MP34DT05-A)
Moteur vibrant : Contrôlé par PWM
Horloge en temps réel : PCF85063ATL, I2C
Emplacement pour carte mémoire : MicroSD
Connexion d'antenne : U.FL/IPEX
Alimentation : 5 V USB-C ou 3,7 V LiPo (JST 2 broches)
Circuit de charge de la batterie : intégré
Boutons : Réinitialisation et démarrage

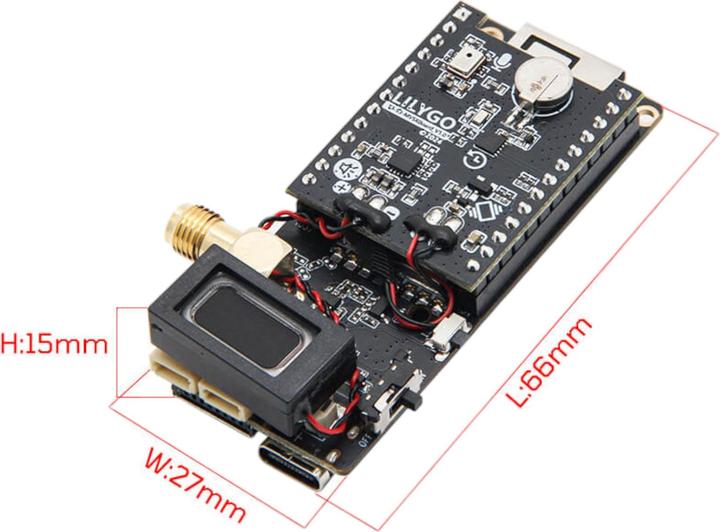

Dimensions : 66 × 15 × 27 mm
Poids : 45 g.
